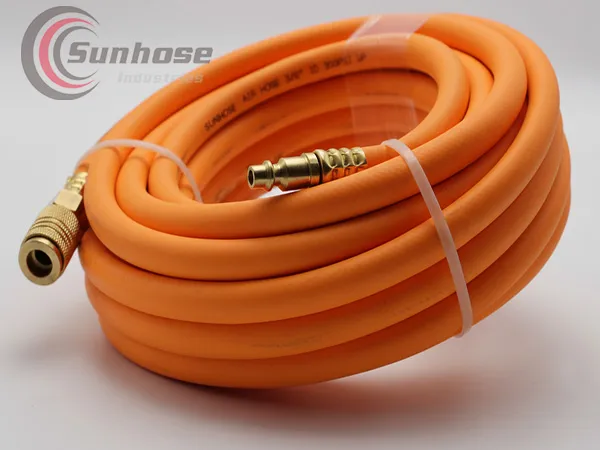

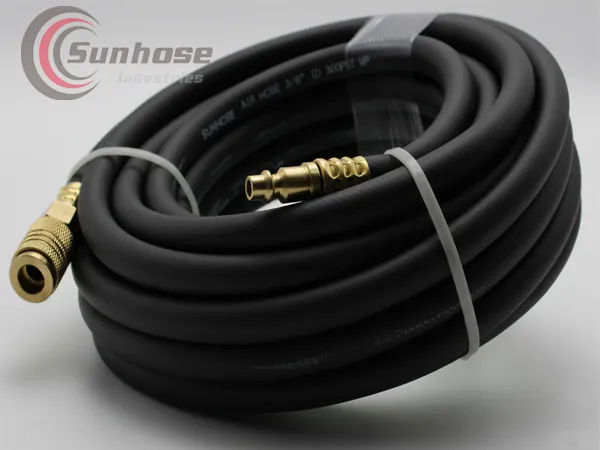

خرطوم هواء هجين

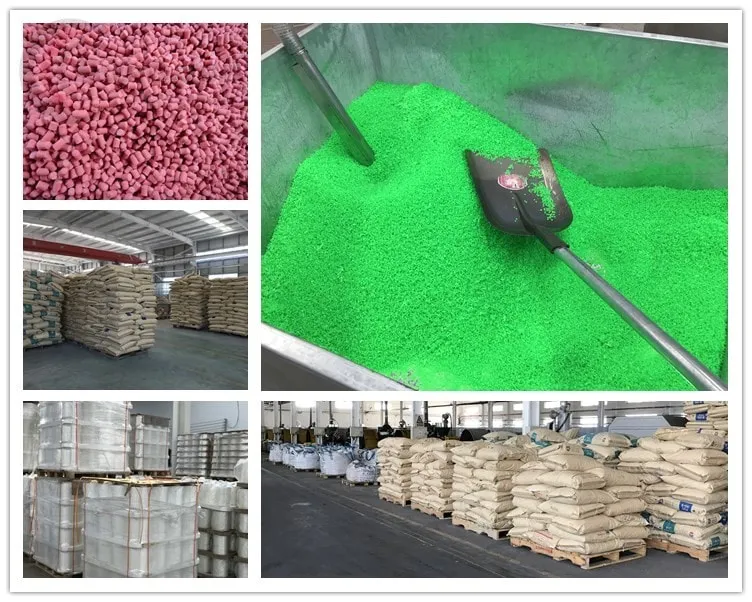

التركيب الموضح في هذه الصفحة يتكون من أنبوب داخلي من PVC / المطاط الصناعي وتقوية من خيوط بوليستر وغطاء من PVC / المطاط الصناعي. يرجى تأكيد الخلطة والتركيب للطراز المختار عند الطلب.
| نطاق القطر الداخلي | 1/4" – 3/8" (6 – 9.5 mm) |
|---|---|
| ضغط التشغيل | 20 bar |
| درجة الحرارة | -40°C – +65°C |
- متطلبات الفحص
- السعر حسب المواصفات والكمية
- تواصل مع فريق التصدير
الحد الأدنى للطلب: يُؤكد حسب الطراز (م)
المميزات
- المقاسات المدرجة: 1/4" – 3/8" (6 – 9.5 mm)
- ضغط التشغيل: 20 bar
- نطاق الحرارة: -40°C – +65°C
اختيار التطبيق
أكد الطراز والوسط وظروف التشغيل للتطبيق المقصود. لا تثبت مجالات الاستخدام المدرجة شهادة أو اعتماداً لكل تكوين.
- ورش السيارات
- مواقع البناء (الاستخدام الشتوي)
- مسامير هوائية
- الدهان بالرش
- نفخ الإطارات
التركيب والاختيار
التركيب الموضح في هذه الصفحة يتكون من أنبوب داخلي من PVC / المطاط الصناعي وتقوية من خيوط بوليستر وغطاء من PVC / المطاط الصناعي. يرجى تأكيد الخلطة والتركيب للطراز المختار عند الطلب.
تغطي الطرازات المدرجة 1/4" – 3/8" (6 – 9.5 mm). اختر صفاً محدداً من جدول المواصفات؛ لا يعني النطاق توفر كل المقاسات الوسيطة في المخزون. المقاسات خارج الجدول تتطلب عرض سعر ومواصفات منفصلة.
مواصفات التشغيل
ضغوط التشغيل المدرجة لهذه السلسلة هي 20 bar. استخدم قيمة الطراز والفئة المختارين، لا أعلى قيمة في السلسلة. ضغط التشغيل وضغط الانفجار حدان مختلفان؛ قيمة اختبار الانفجار ليست ضغط تشغيل. عند إدراج BP، استخدمه مع WP في الصف نفسه ولا تفترض نسبة موحدة لجميع الطرازات.
النطاق المنشور للتركيب القياسي هو -40°C – +65°C. يجب تأكيد التشغيل المستمر وفق الوسط والضغط ودورة التشغيل الفعلية. لا توجد قيمة موثقة منفصلة للذروة الحرارية القصيرة؛ التشغيل بحرارة أعلى يتطلب مواصفات مؤكدة بصورة منفصلة.
حدد الوسط والتركيز والحرارة وضغط التشغيل. أكد توافق الخلطة والوصلات المختارة. تتطلب ملامسة الغذاء أو مياه الشرب أو التطبيقات المنظمة وثائق تغطي الطراز والاستخدام الفعليين؛ ولا يكفي أن يكون الخرطوم من PVC أو المطاط أو TPU.
شكل التوريد والخيارات
يسرد جدول الطرازات أطوال لفات 7.62, 15.24, 30.48 m. راجع طول الطراز المختار. تصف القيم الخرطوم نفسه. يجب الاتفاق في عرض السعر على الأطوال المقطوعة والوصلات والمجموعات الجاهزة، بما في ذلك تجهيزات الأطراف واختبارات المجموعة. طول اللفة لا يحدد طول المجموعة الجاهزة أو ضغطها المسموح.
يحدد الطراز والمادة المدرجان المواصفات القياسية المعروضة. تُعامل الخلطات والألوان والتقويات والمقاسات ووثائق المطابقة الأخرى كخيارات منفصلة تخضع لتأكيد كتابي. اسم المادة أو الإشارة إلى معيار لا يمثل شهادة لكل طراز.
الحد الأدنى للطلب: يُؤكد حسب الطراز (م). خرطوم خام: م; مجموعات جاهزة: قطعة — يُؤكد حسب الطراز.
## مواصفات الطرازات والرسومات
| رقم الصنف | المقاس الاسمي | القطر الداخلي | القطر الخارجي | الطول | ضغط التشغيل | ضغط الانفجار | الوزن | طلب سعر | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| # | Inch | mm | mm | m/roll | ft/roll | PSI | Bar | PSI | Bar | kg/roll | |
| SHHA061225 | 1/4" | 6 | 12 | 7.62 | 25 | 300 | 20 | 900 | 60 | 0.9 | طلب سعر |
| SHHA061250 | 1/4" | 6 | 12 | 15.24 | 50 | 300 | 20 | 900 | 60 | 1.8 | طلب سعر |
| SHHA081425 | 5/16" | 8 | 14 | 7.62 | 25 | 300 | 20 | 900 | 60 | 1.1 | طلب سعر |
| SHHA081450 | 5/16" | 8 | 14 | 15.24 | 50 | 300 | 20 | 900 | 60 | 2.2 | طلب سعر |
| SHHA091550 | 3/8" | 9.5 | 15.5 | 15.24 | 50 | 300 | 20 | 900 | 60 | 2.5 | طلب سعر |
| SHHA091510 | 3/8" | 9.5 | 15.5 | 30.48 | 100 | 300 | 20 | 900 | 60 | 5.0 | طلب سعر |
مقارنة المنتجات ذات الصلة
تلخص النطاقات الطرازات المدرجة. اختر صفاً كاملاً للطراز؛ تطابق النطاقات لا يؤكد قابلية استبدال المنتجات ببعضها.
| المنتج | المواصفات المدرجة |
|---|---|
| خرطوم هواء هجين |
|
| خرطوم مطاطي للمياه والهواء |
|
| خرطوم لحام مزدوج PVC |
|
تفاصيل الطلب وعرض السعر
الحد الأدنى للطلب: يُؤكد حسب الطراز (م). خرطوم خام: م; مجموعات جاهزة: قطعة — يُؤكد حسب الطراز.
حدد التغليف والوجهة وتاريخ التسليم وشرط Incoterm وشروط الدفع ومتطلبات OEM أو الطباعة والعينات المطلوبة. يتم الاتفاق على التوفر والشروط التجارية في عرض السعر المكتوب.
حدد الطراز والاستخدام المقصود وسوق الوجهة. سنؤكد تقارير الاختبار ووثائق المطابقة المتاحة لهذا التكوين قبل تأكيد الطلب.
طلب عرض سعر →أدلة فنية
الأسئلة الشائعة
ما تركيب هذه السلسلة؟
التركيب الموضح في هذه الصفحة يتكون من أنبوب داخلي من PVC / المطاط الصناعي وتقوية من خيوط بوليستر وغطاء من PVC / المطاط الصناعي. يرجى تأكيد الخلطة والتركيب للطراز المختار عند الطلب.
ما المقاسات المدرجة لهذه السلسلة؟
تغطي الطرازات المدرجة 1/4" – 3/8" (6 – 9.5 mm). اختر صفاً محدداً من جدول المواصفات؛ لا يعني النطاق توفر كل المقاسات الوسيطة في المخزون. المقاسات خارج الجدول تتطلب عرض سعر ومواصفات منفصلة.
ما ضغط التشغيل الذي ينبغي اعتماده؟
ضغوط التشغيل المدرجة لهذه السلسلة هي 20 bar. استخدم قيمة الطراز والفئة المختارين، لا أعلى قيمة في السلسلة. ضغط التشغيل وضغط الانفجار حدان مختلفان؛ قيمة اختبار الانفجار ليست ضغط تشغيل. عند إدراج BP، استخدمه مع WP في الصف نفسه ولا تفترض نسبة موحدة لجميع الطرازات.
ما نطاق الحرارة بما في ذلك الارتفاعات القصيرة؟
النطاق المنشور للتركيب القياسي هو -40°C – +65°C. يجب تأكيد التشغيل المستمر وفق الوسط والضغط ودورة التشغيل الفعلية. لا توجد قيمة موثقة منفصلة للذروة الحرارية القصيرة؛ التشغيل بحرارة أعلى يتطلب مواصفات مؤكدة بصورة منفصلة.
هل التوريد خرطوم خام أم مجموعة جاهزة؟
يسرد جدول الطرازات أطوال لفات 7.62, 15.24, 30.48 m. راجع طول الطراز المختار. تصف القيم الخرطوم نفسه. يجب الاتفاق في عرض السعر على الأطوال المقطوعة والوصلات والمجموعات الجاهزة، بما في ذلك تجهيزات الأطراف واختبارات المجموعة. طول اللفة لا يحدد طول المجموعة الجاهزة أو ضغطها المسموح.
كيف يتم تأكيد الملاءمة للتطبيق؟
حدد الوسط والتركيز والحرارة وضغط التشغيل. أكد توافق الخلطة والوصلات المختارة. تتطلب ملامسة الغذاء أو مياه الشرب أو التطبيقات المنظمة وثائق تغطي الطراز والاستخدام الفعليين؛ ولا يكفي أن يكون الخرطوم من PVC أو المطاط أو TPU.
هل المواد والمقاسات والإصدارات المعتمدة الأخرى ضمن التوريد القياسي؟
يحدد الطراز والمادة المدرجان المواصفات القياسية المعروضة. تُعامل الخلطات والألوان والتقويات والمقاسات ووثائق المطابقة الأخرى كخيارات منفصلة تخضع لتأكيد كتابي. اسم المادة أو الإشارة إلى معيار لا يمثل شهادة لكل طراز.
ما المعلومات المطلوبة لعرض السعر والحد الأدنى للطلب؟
الحد الأدنى للطلب: يُؤكد حسب الطراز (م). خرطوم خام: م; مجموعات جاهزة: قطعة — يُؤكد حسب الطراز. أرسل الطراز والمقاس والمادة والوسط وظروف التشغيل والكمية. حدد الخرطوم الخام بالأمتار والمجموعات أو الوصلات بالقطع. أكد الحد الأدنى والتغليف ومدة التوريد في عرض السعر للتكوين المختار؛ قد تختلف شروط الخيارات الإضافية.
