خرطوم مطاطي متعدد الأغراض مضفّر مزدوج

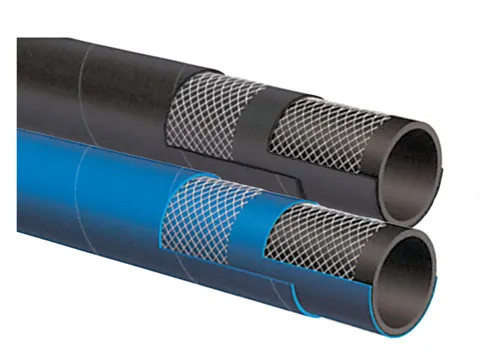

التركيب الموضح في هذه الصفحة يتكون من أنبوب داخلي من NR/SBR وتقوية من طبقتين من النسيج وغطاء من EPDM. يرجى تأكيد الخلطة والتركيب للطراز المختار عند الطلب.
| نطاق القطر الداخلي | 1/2" – 1-1/2" (13 – 38 mm) |
|---|---|
| ضغط التشغيل | 15 – 20 bar |
- متطلبات الفحص
- السعر حسب المواصفات والكمية
- تواصل مع فريق التصدير
الحد الأدنى للطلب: يُؤكد حسب الطراز (م)
المميزات
- المقاسات المدرجة: 1/2" – 1-1/2" (13 – 38 mm)
- ضغط التشغيل: 15 – 20 bar
اختيار التطبيق
أكد الطراز والوسط وظروف التشغيل للتطبيق المقصود. لا تثبت مجالات الاستخدام المدرجة شهادة أو اعتماداً لكل تكوين.
- ضواغط الهواء والأدوات الهوائية
- توصيل المياه
- نقل السوائل العام
- مواقع البناء والتعدين
- ورش العمل الصناعية
- نقل المواد الكيميائية الخفيفة
التركيب والاختيار
التركيب الموضح في هذه الصفحة يتكون من أنبوب داخلي من NR/SBR وتقوية من طبقتين من النسيج وغطاء من EPDM. يرجى تأكيد الخلطة والتركيب للطراز المختار عند الطلب.
تغطي الطرازات المدرجة 1/2" – 1-1/2" (13 – 38 mm). اختر صفاً محدداً من جدول المواصفات؛ لا يعني النطاق توفر كل المقاسات الوسيطة في المخزون. المقاسات خارج الجدول تتطلب عرض سعر ومواصفات منفصلة.
مواصفات التشغيل
ضغوط التشغيل المدرجة لهذه السلسلة هي 15 – 20 bar. استخدم قيمة الطراز والفئة المختارين، لا أعلى قيمة في السلسلة. ضغط التشغيل وضغط الانفجار حدان مختلفان؛ قيمة اختبار الانفجار ليست ضغط تشغيل. عند إدراج BP، استخدمه مع WP في الصف نفسه ولا تفترض نسبة موحدة لجميع الطرازات.
لا يتوفر بعد نطاق حرارة موحد ومؤكد لهذه السلسلة. اطلب حد التشغيل المستمر للطراز والوسط والضغط المختارين قبل الطلب. يجب تحديد أي ذروة قصيرة بصورة منفصلة مع مدتها وشروطها؛ ولا يشمل التوريد سماحاً تلقائياً بهذه الذروة.
السلسلة الموثقة لتطبيقات الهواء والماء. لا تثبت قيم الضغط ملاءمة البخار؛ اطلب خرطوم بخار بمواصفات ووثائق منفصلة إذا كان التطبيق يتضمن بخاراً.
شكل التوريد والخيارات
يسرد جدول الطرازات أطوال لفات 50, 100 m. راجع طول الطراز المختار. تصف القيم الخرطوم نفسه. يجب الاتفاق في عرض السعر على الأطوال المقطوعة والوصلات والمجموعات الجاهزة، بما في ذلك تجهيزات الأطراف واختبارات المجموعة. طول اللفة لا يحدد طول المجموعة الجاهزة أو ضغطها المسموح.
يحدد الطراز والمادة المدرجان المواصفات القياسية المعروضة. تُعامل الخلطات والألوان والتقويات والمقاسات ووثائق المطابقة الأخرى كخيارات منفصلة تخضع لتأكيد كتابي. اسم المادة أو الإشارة إلى معيار لا يمثل شهادة لكل طراز.
الحد الأدنى للطلب: يُؤكد حسب الطراز (م). خرطوم خام: م; مجموعات جاهزة: قطعة — يُؤكد حسب الطراز.
## مواصفات الطرازات والرسومات
| رقم الصنف | المقاس الاسمي | القطر الداخلي | سُمك الجدار | الطول | ضغط التشغيل | ضغط الانفجار | الوزن | طلب سعر |
|---|---|---|---|---|---|---|---|---|
| # | Inch | mm | mm | m/coil | Bar | Bar | kg/m | |
| SHRA21322 | 1/2" | 13 | 4.5 | 100 | 20 | 60 | 0.37 | طلب سعر |
| SHRA21625 | 5/8" | 16 | 4.5 | 50 | 20 | 60 | 0.56 | طلب سعر |
| SHRA21929 | 3/4" | 19 | 5.0 | 50 | 20 | 60 | 0.65 | طلب سعر |
| SHRA22536 | 1" | 25 | 5.5 | 50 | 20 | 60 | 0.86 | طلب سعر |
| SHRA23243 | 1-1/4" | 32 | 5.5 | 50 | 15 | 45 | 1.26 | طلب سعر |
| SHRA23850 | 1-1/2" | 38 | 6.0 | 50 | 15 | 45 | 1.42 | طلب سعر |
مقارنة المنتجات ذات الصلة
تلخص النطاقات الطرازات المدرجة. اختر صفاً كاملاً للطراز؛ تطابق النطاقات لا يؤكد قابلية استبدال المنتجات ببعضها.
| المنتج | المواصفات المدرجة |
|---|---|
| خرطوم مطاطي متعدد الأغراض مضفّر مزدوج |
|
| خرطوم مطاطي للمياه والهواء |
|
| خرطوم هواء PVC |
|
تفاصيل الطلب وعرض السعر
الحد الأدنى للطلب: يُؤكد حسب الطراز (م). خرطوم خام: م; مجموعات جاهزة: قطعة — يُؤكد حسب الطراز.

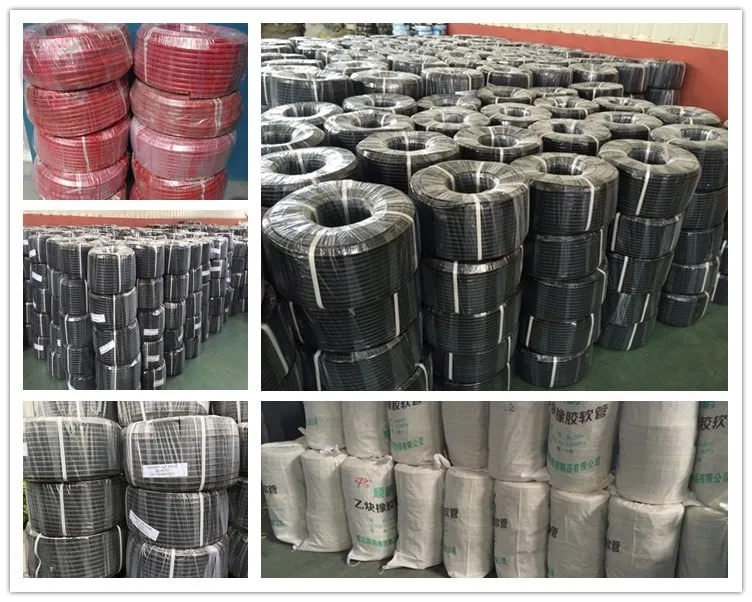

حدد التغليف والوجهة وتاريخ التسليم وشرط Incoterm وشروط الدفع ومتطلبات OEM أو الطباعة والعينات المطلوبة. يتم الاتفاق على التوفر والشروط التجارية في عرض السعر المكتوب.
حدد الطراز والاستخدام المقصود وسوق الوجهة. سنؤكد تقارير الاختبار ووثائق المطابقة المتاحة لهذا التكوين قبل تأكيد الطلب.
طلب عرض سعر →
الأسئلة الشائعة
ما تركيب هذه السلسلة؟
التركيب الموضح في هذه الصفحة يتكون من أنبوب داخلي من NR/SBR وتقوية من طبقتين من النسيج وغطاء من EPDM. يرجى تأكيد الخلطة والتركيب للطراز المختار عند الطلب.
ما المقاسات المدرجة لهذه السلسلة؟
تغطي الطرازات المدرجة 1/2" – 1-1/2" (13 – 38 mm). اختر صفاً محدداً من جدول المواصفات؛ لا يعني النطاق توفر كل المقاسات الوسيطة في المخزون. المقاسات خارج الجدول تتطلب عرض سعر ومواصفات منفصلة.
ما ضغط التشغيل الذي ينبغي اعتماده؟
ضغوط التشغيل المدرجة لهذه السلسلة هي 15 – 20 bar. استخدم قيمة الطراز والفئة المختارين، لا أعلى قيمة في السلسلة. ضغط التشغيل وضغط الانفجار حدان مختلفان؛ قيمة اختبار الانفجار ليست ضغط تشغيل. عند إدراج BP، استخدمه مع WP في الصف نفسه ولا تفترض نسبة موحدة لجميع الطرازات.
ما نطاق الحرارة بما في ذلك الارتفاعات القصيرة؟
لا يتوفر بعد نطاق حرارة موحد ومؤكد لهذه السلسلة. اطلب حد التشغيل المستمر للطراز والوسط والضغط المختارين قبل الطلب. يجب تحديد أي ذروة قصيرة بصورة منفصلة مع مدتها وشروطها؛ ولا يشمل التوريد سماحاً تلقائياً بهذه الذروة.
هل التوريد خرطوم خام أم مجموعة جاهزة؟
يسرد جدول الطرازات أطوال لفات 50, 100 m. راجع طول الطراز المختار. تصف القيم الخرطوم نفسه. يجب الاتفاق في عرض السعر على الأطوال المقطوعة والوصلات والمجموعات الجاهزة، بما في ذلك تجهيزات الأطراف واختبارات المجموعة. طول اللفة لا يحدد طول المجموعة الجاهزة أو ضغطها المسموح.
كيف يتم تأكيد الملاءمة للتطبيق؟
السلسلة الموثقة لتطبيقات الهواء والماء. لا تثبت قيم الضغط ملاءمة البخار؛ اطلب خرطوم بخار بمواصفات ووثائق منفصلة إذا كان التطبيق يتضمن بخاراً.
هل المواد والمقاسات والإصدارات المعتمدة الأخرى ضمن التوريد القياسي؟
يحدد الطراز والمادة المدرجان المواصفات القياسية المعروضة. تُعامل الخلطات والألوان والتقويات والمقاسات ووثائق المطابقة الأخرى كخيارات منفصلة تخضع لتأكيد كتابي. اسم المادة أو الإشارة إلى معيار لا يمثل شهادة لكل طراز.
ما المعلومات المطلوبة لعرض السعر والحد الأدنى للطلب؟
الحد الأدنى للطلب: يُؤكد حسب الطراز (م). خرطوم خام: م; مجموعات جاهزة: قطعة — يُؤكد حسب الطراز. أرسل الطراز والمقاس والمادة والوسط وظروف التشغيل والكمية. حدد الخرطوم الخام بالأمتار والمجموعات أو الوصلات بالقطع. أكد الحد الأدنى والتغليف ومدة التوريد في عرض السعر للتكوين المختار؛ قد تختلف شروط الخيارات الإضافية.
