Hydraulikschlauch SAE 100 R2AT/2SN

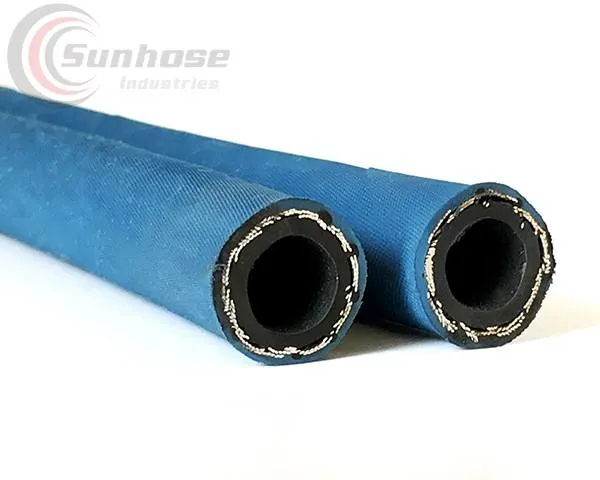

Der hier beschriebene Aufbau umfasst eine Innenschicht aus NBR, eine Verstärkung aus zwei Stahldrahtgeflechten und eine Außenschicht aus Synthesekautschuk. Werkstoffmischung und Aufbau sind bei der Bestellung für das gewählte Modell zu bestätigen.
| Innendurchmesser-Bereich | 3/16" – 2" (5 – 51 mm) |
|---|---|
| Betriebsdruck | 7.8 – 35 MPa |
- Prüfanforderungen
- Preis nach Spezifikation und Menge
- Kontaktieren Sie unser Exportteam
Mindestbestellmenge: Je Modell bestätigen (m)
Eigenschaften
- Aufgeführte Größen: 3/16" – 2" (5 – 51 mm)
- Betriebsdruck: 7.8 – 35 MPa

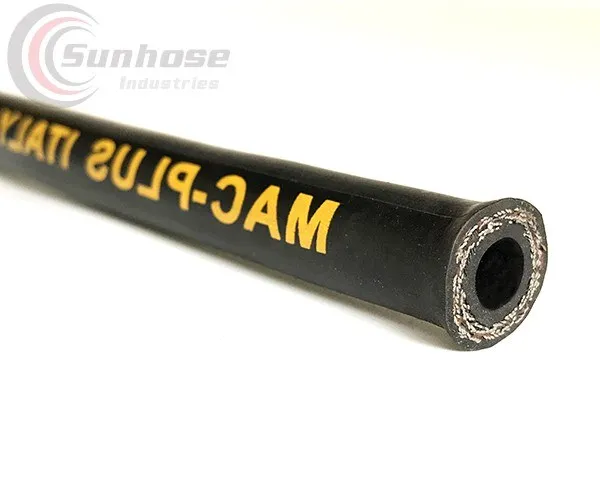

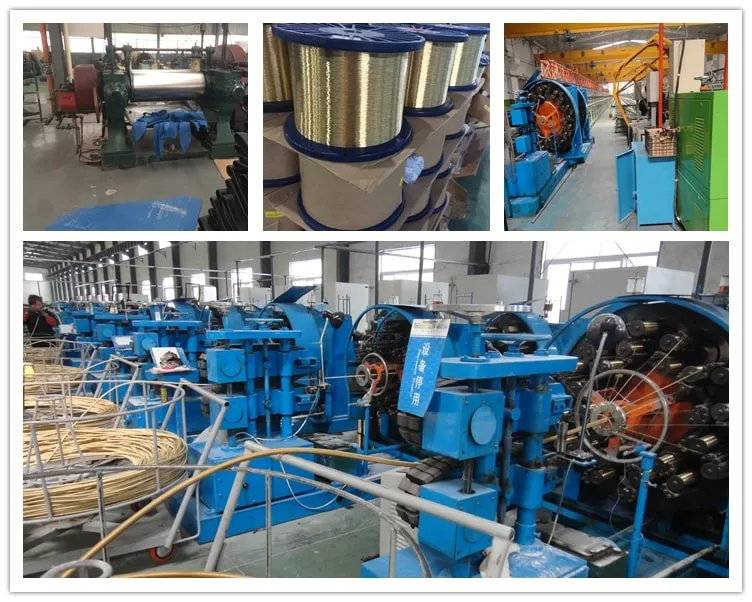

Aufbau und Auswahl
Der hier beschriebene Aufbau umfasst eine Innenschicht aus NBR, eine Verstärkung aus zwei Stahldrahtgeflechten und eine Außenschicht aus Synthesekautschuk. Werkstoffmischung und Aufbau sind bei der Bestellung für das gewählte Modell zu bestätigen.
Die aufgeführten Modelle decken 3/16" – 2" (5 – 51 mm) ab. Wählen Sie eine konkrete Tabellenzeile; der Bereich bedeutet nicht, dass jede Zwischengröße lagernd ist. Größen außerhalb der Tabelle benötigen ein gesondertes Angebot und eine Spezifikation.
Betriebsdaten
Die angegebenen Betriebsdrücke dieser Serie betragen 7.8 – 35 MPa. Maßgeblich ist der Wert des gewählten Modells und der Druckstufe, nicht der Höchstwert der gesamten Serie. Betriebsdruck und Berstdruck sind unterschiedliche Grenzen; ein Berstprüfwert ist kein Betriebsdruck. Wenn BP angegeben ist, gilt die Paarung mit WP derselben Zeile; ein pauschales Verhältnis ist nicht anzunehmen.
Für diese Serie liegt noch kein einheitlich bestätigter Temperaturbereich vor. Fragen Sie vor der Bestellung nach der Dauerbetriebsgrenze für Modell, Medium und Druck. Jede kurzzeitige Spitze muss mit Dauer und Bedingungen gesondert spezifiziert werden; sie ist nicht automatisch freigegeben.
Nennen Sie Medium, Konzentration, Temperatur und Betriebsdruck. Bestätigen Sie die Verträglichkeit von Mischung und Armaturen. Lebensmittelkontakt, Trinkwasser und andere geregelte Anwendungen benötigen Nachweise für Modell und Einsatz; PVC, Gummi oder TPU allein begründen keine Freigabe.
Lieferform und Optionen
Die Kennwerte beschreiben den Schlauch selbst. Zuschnitte, Anschlüsse und konfektionierte Leitungen sind im Angebot einschließlich Endarmaturen und Prüfungen zu vereinbaren. Eine Rollenlänge legt weder Länge noch Druckstufe einer fertigen Schlauchleitung fest.
Modell und Werkstoff definieren die hier gezeigte Standardspezifikation. Andere Mischungen, Farben, Verstärkungen, Größen oder Konformitätsnachweise sind gesonderte Optionen und bedürfen einer schriftlichen Bestätigung. Ein Werkstoffname oder Normverweis ist kein Zertifikat für jedes Modell.
Mindestbestellmenge: Je Modell bestätigen (m). Meterware: m; Konfektionierte Leitungen: Stück — Je Modell bestätigen.
## Modelltabellen und Zeichnungen
| Artikel-Nr. | Nennweite | SAE | Innendurchmesser | Drahtdurchmesser | Außendurchmesser | Betriebsdruck | Prüfdruck | Berstdruck | Min. Biegeradius | Wandstärke | Anfrage | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | AT | |||||||||||||||||||
| # | mm | inch | Dash | Min | Max | Min | Max | Min | Max | Max | Mpa | Psi | Mpa | Psi | Mpa | Psi | inch | mm | Kg/m | |
| SHHR205 | 5 | 3/16" | -3 | 4.6 | 5.4 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.54 | 90 | 0.32 | Anfrage |
| SHHR206 | 6.3 | 1/4" | -4 | 6.2 | 7 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.94 | 100 | 0.36 | Anfrage |
| SHHR208 | 8 | 5/16" | -5 | 7.7 | 8.5 | 13.7 | 14.9 | 18.3 | 19.8 | 17.3 | 29.7 | 4310 | 59.5 | 8630 | 119 | 17255 | 4.53 | 115 | 0.45 | Anfrage |
| SHHR210 | 10 | 3/8" | -6 | 9.3 | 10.1 | 16.1 | 17.3 | 20.6 | 22.2 | 19.7 | 28 | 4060 | 56 | 8120 | 112 | 16240 | 4.92 | 125 | 0.54 | Anfrage |
| SHHR213 | 13 | 1/2" | -8 | 12.3 | 13.5 | 19 | 20.6 | 23.8 | 25.4 | 23.1 | 24.5 | 3550 | 49 | 7110 | 98 | 14210 | 7.09 | 180 | 0.68 | Anfrage |
| SHHR216 | 16 | 5/8" | -10 | 15.5 | 16.7 | 22.2 | 23.8 | 27 | 28.6 | 26.3 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 8.07 | 205 | 0.80 | Anfrage |
| SHHR219 | 19 | 3/4" | -12 | 18.6 | 19.8 | 26.2 | 27.8 | 31 | 32.5 | 30.2 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 9.45 | 240 | 0.94 | Anfrage |
| SHHR225 | 25 | 1" | -16 | 25 | 26.4 | 34.1 | 35.7 | 38.5 | 40.9 | 38.9 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 11.81 | 300 | 1.35 | Anfrage |
| SHHR232 | 32 | 1-1/4" | -20 | 31.4 | 33 | 43.2 | 45.6 | 49.2 | 52.4 | 49.6 | 11.3 | 1640 | 22.7 | 3290 | 45.5 | 6600 | 16.54 | 420 | 2.15 | Anfrage |
| SHHR238 | 38 | 1-1/2" | -24 | 37.7 | 39.3 | 49.6 | 52 | 55.6 | 58.7 | 56 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 19.69 | 500 | 2.65 | Anfrage |
| SHHR251 | 51 | 2" | -32 | 50.4 | 52 | 62.3 | 64.7 | 68.3 | 71.4 | 68.6 | 7.8 | 1130 | 15.7 | 2280 | 31.5 | 4570 | 24.80 | 630 | 3.42 | Anfrage |
Verwandte Produkte vergleichen
Die Bereiche fassen die aufgeführten Modelle zusammen. Wählen Sie eine vollständige Modellzeile; gleiche Bereiche bestätigen keine Austauschbarkeit.
| Produkt | Aufgeführte Spezifikationen |
|---|---|
| Hydraulikschlauch SAE 100 R2AT/2SN |
|
| Hydraulikschlauch SAE 100 R1AT/1SN |
|
| Hydraulikschlauch DIN EN 856 4SP |
|
Bestellung und Angebot
Mindestbestellmenge: Je Modell bestätigen (m). Meterware: m; Konfektionierte Leitungen: Stück — Je Modell bestätigen.
Nennen Sie Verpackung, Zielort, Liefertermin, Incoterm, Zahlungsbedingungen, OEM- oder Druckanforderungen und Musterbedarf. Verfügbarkeit und Konditionen werden im schriftlichen Angebot vereinbart.
Nennen Sie Modell, Anwendung und Zielmarkt. Vor Auftragsbestätigung klären wir, welche Prüfberichte und Konformitätsunterlagen für diese Ausführung verfügbar sind.
Angebot anfordern →Technische Leitfäden
Häufig gestellte Fragen
Wie ist diese Serie aufgebaut?
Der hier beschriebene Aufbau umfasst eine Innenschicht aus NBR, eine Verstärkung aus zwei Stahldrahtgeflechten und eine Außenschicht aus Synthesekautschuk. Werkstoffmischung und Aufbau sind bei der Bestellung für das gewählte Modell zu bestätigen.
Welche Größen gehören zur aufgeführten Serie?
Die aufgeführten Modelle decken 3/16" – 2" (5 – 51 mm) ab. Wählen Sie eine konkrete Tabellenzeile; der Bereich bedeutet nicht, dass jede Zwischengröße lagernd ist. Größen außerhalb der Tabelle benötigen ein gesondertes Angebot und eine Spezifikation.
Welchen Betriebsdruck soll ich zugrunde legen?
Die angegebenen Betriebsdrücke dieser Serie betragen 7.8 – 35 MPa. Maßgeblich ist der Wert des gewählten Modells und der Druckstufe, nicht der Höchstwert der gesamten Serie. Betriebsdruck und Berstdruck sind unterschiedliche Grenzen; ein Berstprüfwert ist kein Betriebsdruck. Wenn BP angegeben ist, gilt die Paarung mit WP derselben Zeile; ein pauschales Verhältnis ist nicht anzunehmen.
Welcher Temperaturbereich gilt einschließlich kurzzeitiger Spitzen?
Für diese Serie liegt noch kein einheitlich bestätigter Temperaturbereich vor. Fragen Sie vor der Bestellung nach der Dauerbetriebsgrenze für Modell, Medium und Druck. Jede kurzzeitige Spitze muss mit Dauer und Bedingungen gesondert spezifiziert werden; sie ist nicht automatisch freigegeben.
Handelt es sich um Meterware oder eine konfektionierte Schlauchleitung?
Die Kennwerte beschreiben den Schlauch selbst. Zuschnitte, Anschlüsse und konfektionierte Leitungen sind im Angebot einschließlich Endarmaturen und Prüfungen zu vereinbaren. Eine Rollenlänge legt weder Länge noch Druckstufe einer fertigen Schlauchleitung fest.
Wie wird die Eignung für die Anwendung bestätigt?
Nennen Sie Medium, Konzentration, Temperatur und Betriebsdruck. Bestätigen Sie die Verträglichkeit von Mischung und Armaturen. Lebensmittelkontakt, Trinkwasser und andere geregelte Anwendungen benötigen Nachweise für Modell und Einsatz; PVC, Gummi oder TPU allein begründen keine Freigabe.
Gehören andere Werkstoffe, Größen oder zertifizierte Ausführungen zum Standard?
Modell und Werkstoff definieren die hier gezeigte Standardspezifikation. Andere Mischungen, Farben, Verstärkungen, Größen oder Konformitätsnachweise sind gesonderte Optionen und bedürfen einer schriftlichen Bestätigung. Ein Werkstoffname oder Normverweis ist kein Zertifikat für jedes Modell.
Welche Angaben werden für Angebot und Mindestmenge benötigt?
Mindestbestellmenge: Je Modell bestätigen (m). Meterware: m; Konfektionierte Leitungen: Stück — Je Modell bestätigen. Nennen Sie Modell, Größe, Werkstoff, Medium, Betriebsbedingungen und Menge. Geben Sie Meterware in Metern, Leitungen oder Armaturen in Stück an. Mindestmenge, Verpackung und Lieferzeit sind im Angebot zu bestätigen; für Optionen können andere Bedingungen gelten.
