خرطوم شفط PVC مقوى بالنسيج مموج
التركيب الموضح في هذه الصفحة يتكون من أنبوب داخلي من PVC وتقوية من ضفيرة بوليستر وحلزون PVC وغطاء من PVC. يرجى تأكيد الخلطة والتركيب للطراز المختار عند الطلب.
| نطاق القطر الداخلي | 2" – 8" (51 – 203 mm) |
|---|---|
| ضغط التشغيل | 50 – 100 PSI |
| درجة الحرارة | -5°C – +60°C |
| اللون | Red / Grey / Blue |
- متطلبات الفحص
- السعر حسب المواصفات والكمية
- تواصل مع فريق التصدير
الحد الأدنى للطلب: يُؤكد حسب الطراز (م)
المميزات
- المقاسات المدرجة: 2" – 8" (51 – 203 mm)
- ضغط التشغيل: 50 – 100 PSI
- نطاق الحرارة: -5°C – +60°C
اختيار التطبيق
أكد الطراز والوسط وظروف التشغيل للتطبيق المقصود. لا تثبت مجالات الاستخدام المدرجة شهادة أو اعتماداً لكل تكوين.
- شفط المياه الزراعية
- الضخ في البناء
- أنظمة الصرف
- صناعة الأغذية
- تطبيقات التعدين
التركيب والاختيار
التركيب الموضح في هذه الصفحة يتكون من أنبوب داخلي من PVC وتقوية من ضفيرة بوليستر وحلزون PVC وغطاء من PVC. يرجى تأكيد الخلطة والتركيب للطراز المختار عند الطلب.
تغطي الطرازات المدرجة 2" – 8" (51 – 203 mm). اختر صفاً محدداً من جدول المواصفات؛ لا يعني النطاق توفر كل المقاسات الوسيطة في المخزون. المقاسات خارج الجدول تتطلب عرض سعر ومواصفات منفصلة.
مواصفات التشغيل
ضغوط التشغيل المدرجة لهذه السلسلة هي 50 – 100 PSI. استخدم قيمة الطراز والفئة المختارين، لا أعلى قيمة في السلسلة. ضغط التشغيل وضغط الانفجار حدان مختلفان؛ قيمة اختبار الانفجار ليست ضغط تشغيل. عند إدراج BP، استخدمه مع WP في الصف نفسه ولا تفترض نسبة موحدة لجميع الطرازات.
النطاق المنشور للتركيب القياسي هو -5°C – +60°C. يجب تأكيد التشغيل المستمر وفق الوسط والضغط ودورة التشغيل الفعلية. لا توجد قيمة موثقة منفصلة للذروة الحرارية القصيرة؛ التشغيل بحرارة أعلى يتطلب مواصفات مؤكدة بصورة منفصلة.
لا يوثق الجدول حد التفريغ. اطلب قيمة الشفط للمقاس والحرارة والاستخدام المحددين؛ قيم الضغط الموجب لا تثبت قدرة التفريغ الكامل.
شكل التوريد والخيارات
يسرد جدول الطرازات أطوال لفات 6, 10, 12, 30 m. راجع طول الطراز المختار. تصف القيم الخرطوم نفسه. يجب الاتفاق في عرض السعر على الأطوال المقطوعة والوصلات والمجموعات الجاهزة، بما في ذلك تجهيزات الأطراف واختبارات المجموعة. طول اللفة لا يحدد طول المجموعة الجاهزة أو ضغطها المسموح.
يحدد الطراز والمادة المدرجان المواصفات القياسية المعروضة. تُعامل الخلطات والألوان والتقويات والمقاسات ووثائق المطابقة الأخرى كخيارات منفصلة تخضع لتأكيد كتابي. اسم المادة أو الإشارة إلى معيار لا يمثل شهادة لكل طراز.
الحد الأدنى للطلب: يُؤكد حسب الطراز (م). خرطوم خام: م; مجموعات جاهزة: قطعة — يُؤكد حسب الطراز.
## مواصفات الطرازات والرسومات
| رقم الصنف | المقاس الاسمي | القطر الداخلي | سُمك الجدار | الطول | ضغط التشغيل | نصف قطر الانحناء | الوزن | طلب سعر |
|---|---|---|---|---|---|---|---|---|
| # | Inch | mm | mm | m/coil | PSI | mm | kg/m | |
| SHSF5166 | 2" | 51 | 4 | 30 | 100 | 250 | 1.20 | طلب سعر |
| SHSF6374 | 2-1/2" | 63 | 4 | 30 | 100 | 300 | 1.40 | طلب سعر |
| SHSF7692 | 3" | 76 | 4 | 30 | 92 | 300 | 2.20 | طلب سعر |
| SHSF102121 | 4" | 102 | 4.5 | 30 | 90 | 400 | 3.10 | طلب سعر |
| SHSF127152 | 5" | 127 | 5 | 30 | 60 | 600 | 4.50 | طلب سعر |
| SHSF154180 | 6" | 154 | 5.3 | 6/12 | 50 | 750 | 5.80 | طلب سعر |
| SHSF203232 | 8" | 203 | 6.5 | 12/10 | 50 | 950 | 8.50 | طلب سعر |
مقارنة المنتجات ذات الصلة
تلخص النطاقات الطرازات المدرجة. اختر صفاً كاملاً للطراز؛ تطابق النطاقات لا يؤكد قابلية استبدال المنتجات ببعضها.
| المنتج | المواصفات المدرجة |
|---|---|
| خرطوم شفط PVC مقوى بالنسيج مموج |
|

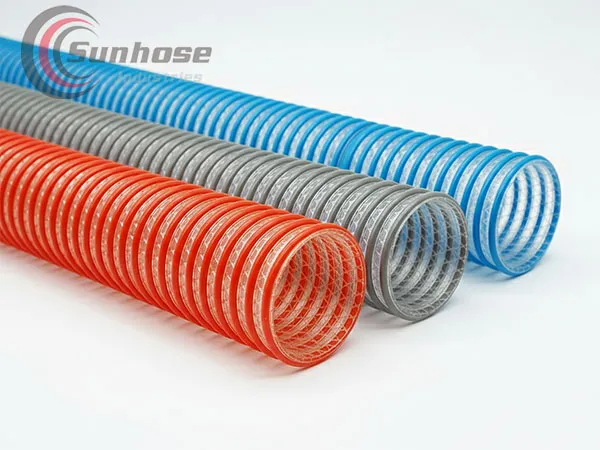

| خرطوم شفط PVC حلزوني |
|
| خرطوم PVC مقوى بالأسلاك الفولاذية |
|
تفاصيل الطلب وعرض السعر
الحد الأدنى للطلب: يُؤكد حسب الطراز (م). خرطوم خام: م; مجموعات جاهزة: قطعة — يُؤكد حسب الطراز.
حدد التغليف والوجهة وتاريخ التسليم وشرط Incoterm وشروط الدفع ومتطلبات OEM أو الطباعة والعينات المطلوبة. يتم الاتفاق على التوفر والشروط التجارية في عرض السعر المكتوب.
حدد الطراز والاستخدام المقصود وسوق الوجهة. سنؤكد تقارير الاختبار ووثائق المطابقة المتاحة لهذا التكوين قبل تأكيد الطلب.
طلب عرض سعر →أدلة فنية
الأسئلة الشائعة
ما تركيب هذه السلسلة؟
التركيب الموضح في هذه الصفحة يتكون من أنبوب داخلي من PVC وتقوية من ضفيرة بوليستر وحلزون PVC وغطاء من PVC. يرجى تأكيد الخلطة والتركيب للطراز المختار عند الطلب.
ما المقاسات المدرجة لهذه السلسلة؟
تغطي الطرازات المدرجة 2" – 8" (51 – 203 mm). اختر صفاً محدداً من جدول المواصفات؛ لا يعني النطاق توفر كل المقاسات الوسيطة في المخزون. المقاسات خارج الجدول تتطلب عرض سعر ومواصفات منفصلة.
ما ضغط التشغيل الذي ينبغي اعتماده؟
ضغوط التشغيل المدرجة لهذه السلسلة هي 50 – 100 PSI. استخدم قيمة الطراز والفئة المختارين، لا أعلى قيمة في السلسلة. ضغط التشغيل وضغط الانفجار حدان مختلفان؛ قيمة اختبار الانفجار ليست ضغط تشغيل. عند إدراج BP، استخدمه مع WP في الصف نفسه ولا تفترض نسبة موحدة لجميع الطرازات.
ما نطاق الحرارة بما في ذلك الارتفاعات القصيرة؟
النطاق المنشور للتركيب القياسي هو -5°C – +60°C. يجب تأكيد التشغيل المستمر وفق الوسط والضغط ودورة التشغيل الفعلية. لا توجد قيمة موثقة منفصلة للذروة الحرارية القصيرة؛ التشغيل بحرارة أعلى يتطلب مواصفات مؤكدة بصورة منفصلة.
هل التوريد خرطوم خام أم مجموعة جاهزة؟
يسرد جدول الطرازات أطوال لفات 6, 10, 12, 30 m. راجع طول الطراز المختار. تصف القيم الخرطوم نفسه. يجب الاتفاق في عرض السعر على الأطوال المقطوعة والوصلات والمجموعات الجاهزة، بما في ذلك تجهيزات الأطراف واختبارات المجموعة. طول اللفة لا يحدد طول المجموعة الجاهزة أو ضغطها المسموح.
ما حد الشفط أو التفريغ المعتمد؟
لا يوثق الجدول حد التفريغ. اطلب قيمة الشفط للمقاس والحرارة والاستخدام المحددين؛ قيم الضغط الموجب لا تثبت قدرة التفريغ الكامل.
هل المواد والمقاسات والإصدارات المعتمدة الأخرى ضمن التوريد القياسي؟
يحدد الطراز والمادة المدرجان المواصفات القياسية المعروضة. تُعامل الخلطات والألوان والتقويات والمقاسات ووثائق المطابقة الأخرى كخيارات منفصلة تخضع لتأكيد كتابي. اسم المادة أو الإشارة إلى معيار لا يمثل شهادة لكل طراز.
ما المعلومات المطلوبة لعرض السعر والحد الأدنى للطلب؟
الحد الأدنى للطلب: يُؤكد حسب الطراز (م). خرطوم خام: م; مجموعات جاهزة: قطعة — يُؤكد حسب الطراز. أرسل الطراز والمقاس والمادة والوسط وظروف التشغيل والكمية. حدد الخرطوم الخام بالأمتار والمجموعات أو الوصلات بالقطع. أكد الحد الأدنى والتغليف ومدة التوريد في عرض السعر للتكوين المختار؛ قد تختلف شروط الخيارات الإضافية.
