Was ist der Unterschied zwischen 4SP- und 4SH-Schläuchen?

Die Wahl der Hydraulikschläuche spielt eine entscheidende Rolle für den reibungslosen und effizienten Betrieb hydraulischer Systeme. Zwei häufig verwendete Schläuche sind die 4SP- und 4SH-Schläuche. Obwohl sie auf den ersten Blick ähnlich erscheinen mögen, gibt es zwischen ihnen bemerkenswerte Unterschiede, die sie für bestimmte Anwendungen geeignet machen. In diesem Artikel werden wir die Unterschiede zwischen 4SP- und 4SH-Schläuchen untersuchen, ihre einzigartigen Eigenschaften verstehen und entscheiden, wann die einzelnen Typen verwendet werden sollten. Hydraulikschläuche sind wesentliche Komponenten in Hydrauliksystemen zur Übertragung von Flüssigkeitskraft. Sie sind so konzipiert, dass sie Hochdruckbedingungen standhalten und Flüssigkeiten effektiv abgeben. Bei den Schläuchen 4SP und 4SH handelt es sich um Hochdruckschläuche, die üblicherweise in hydraulischen Anwendungen eingesetzt werden. Sie unterscheiden sich jedoch hinsichtlich Konstruktion, Verstärkung und Gesamtleistung. Gemäß den weltweiten Produktionsstandards, die für die meisten Anlagen die europäische Norm EN856 sind, gibt es vier Arten von Hydraulikschläuchen mit Wickeldesign: 4SP und 4SH.

4SP-Schläuche erkunden

4SP-Schläuche sind Multispiralschläuche, die hervorragende Flexibilität und Hochdruckbeständigkeit bieten. Sie bestehen aus vier Schichten spiralförmiger, hochfester Stahldrähte und sorgen für erhöhte Festigkeit und Haltbarkeit. Die Verstärkungsschichten sind gleichmäßig verteilt und sorgen so für eine gleichmäßige Druckverteilung im gesamten Schlauch. 4SP-Schläuche werden hergestellt, indem vier Spiralen zu einem Netzkabel gewickelt werden. Sie werden bei mittleren Drücken von 450 bar bis 165 bar eingesetzt. 4SP Spiralgummischlauch Hydraulikschlauch EN856 4SP

• Schlauch: hochwertige synthetische Gummimischungen.
• Verstärkung: Vierspiraldrähte aus hochfestem Stahl.
• Bezug: abriebfester und witterungsbeständiger Synthesekautschuk.
• Temperatur: -40 °C bis +100 °C (-40 °F bis +212 °F).

Analyse von 4SH-Schläuchen

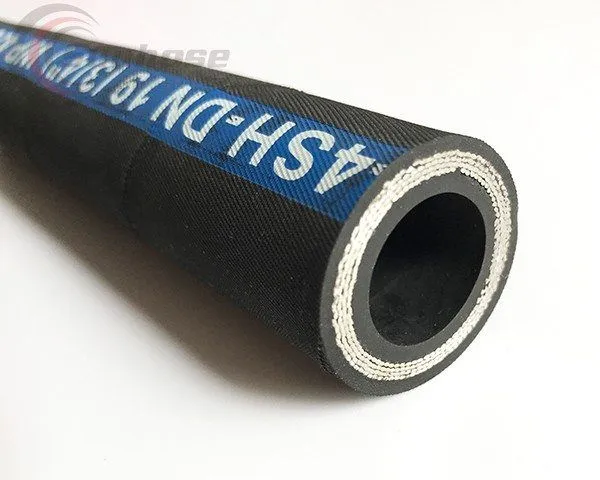

Andererseits sind 4SH-Schläuche ebenfalls Multispiralschläuche, weisen jedoch eine höhere Anzahl an Verstärkungslagen auf. Sie bestehen aus vier bis sechs Lagen spiralförmiger, hochfester Stahldrähte und sind dadurch noch robuster als 4SP-Schläuche. Durch die zusätzliche Verstärkung halten 4SH-Schläuche extrem hohen Drücken stand. Das Design des 4SH-Schlauchs besteht ebenfalls aus einer Wicklung aus vier Spiralen, der Draht verfügt jedoch über eine besondere Festigkeitsverstärkung, die den Einsatz des Schlauchs unter Hochdruckbedingungen ermöglicht. 4SH-Schläuche sind in Durchmessern von 20 mm bis 50 mm mit einem Arbeitsdruckbereich von 430 bar bis 280 bar erhältlich. Dieser Arbeitsdruck ist um eine Größenordnung höher als beim 4SP-Typ. Hochdruck-4SH-Schlauch Hydraulikschlauch EN856 4SH

• Schlauch: hochwertige synthetische Gummimischungen.
• Verstärkung: Vierspiraldrähte aus hochfestem Stahl.
• Bezug: abriebfester und witterungsbeständiger Synthesekautschuk.
• Temperatur: -40 °C bis +100 °C (-40 °F bis +212 °F).

Schläuche mit Wickelkonstruktion werden aktiv in Bergbaumaschinen und Bergbaufeldern eingesetzt.

Hauptunterschiede zwischen 4SP- und 4SH-Schläuchen

Die Hauptunterschiede zwischen 4SP- und 4SH-Schläuchen liegen in ihrer Konstruktion und ihren Druckstufen. Während beide Schläuche Hochdruckanwendungen bewältigen können, haben 4SH-Schläuche aufgrund ihrer zusätzlichen Verstärkungsschichten eine höhere Druckstufe. Die erhöhte Festigkeit von 4SH-Schläuchen macht sie für extrem anspruchsvolle Hydrauliksysteme geeignet. DIN EN856 4SP und 4SH können für Gabelstapler, Hydraulikmotoren, Ölfeld-Gewinnungsmaschinen, Bergbau-/Straßen-/Baumaschinen usw. verwendet werden.

Anwendungen von 4SP-Schläuchen

4SP-Schläuche finden Anwendung in verschiedenen Branchen und Maschinen, in denen es um Hochdruckhydrauliksysteme geht. Zu den häufigsten Anwendungen gehören Baumaschinen, landwirtschaftliche Maschinen, Bergbaumaschinen und Industriemaschinen. Diese Schläuche eignen sich gut für Systeme, die bei mittleren bis hohen Drücken betrieben werden.

Anwendungen von 4SH-Schläuchen

Aufgrund ihrer überlegenen Festigkeit und Fähigkeit, extremen Druckbedingungen standzuhalten, werden 4SH-Schläuche häufig in schweren Maschinen und Geräten verwendet. Branchen wie Bergbau, Bohren, Bauwesen und Offshore-Betriebe verlassen sich auf 4SH-Schläuche, um den hohen Anforderungen ihrer Hydrauliksysteme standzuhalten.

Schlussfolgerung

Zusammenfassend lässt sich sagen, dass der Unterschied zwischen 4SP- und 4SH-Schläuchen in ihrer Konstruktion, Verstärkung und Druckstufe liegt. 4SP-Schläuche bieten hervorragende Flexibilität und Hochdruckbeständigkeit, wodurch sie für Hydrauliksysteme mit mittlerem bis hohem Druck geeignet sind. Andererseits bieten 4SH-Schläuche eine erhöhte Festigkeit und können extrem hohen Druckbedingungen standhalten, was sie ideal für schwere Maschinen und anspruchsvolle Anwendungen macht.

FAQs

Q1. Kann ich einen 4SP-Schlauch in einer Hochdruckanwendung verwenden? Ja, 4SP-Schläuche sind für Hochdruckbedingungen konzipiert und können in verschiedenen Anwendungen verwendet werden, die mittlere bis hohe Drücke erfordern. Q2. Sind 4SH-Schläuche teurer als 4SP-Schläuche? Im Allgemeinen sind 4SH-Schläuche aufgrund ihrer zusätzlichen Verstärkungsschichten und der höheren Druckstufe tendenziell etwas teurer. Q3. Kann ich einen 4SH-Schlauch anstelle eines 4SP-Schlauchs verwenden, wenn ich eine höhere Druckbeständigkeit benötige? Ja, wenn Ihr Hydrauliksystem eine höhere Druckbeständigkeit erfordert, wird die Wahl eines 4SH-Schlauchs aufgrund seiner Fähigkeit, extremen Druckbedingungen standzuhalten, empfohlen. Q4. Sind 4SP- und 4SH-Schläuche austauschbar? Obwohl beide Schläuche ähnliche Zwecke erfüllen, ist es ratsam, den vom Hersteller für Ihre spezifische Anwendung angegebenen Schlauch zu verwenden, um optimale Leistung und Sicherheit zu gewährleisten.
