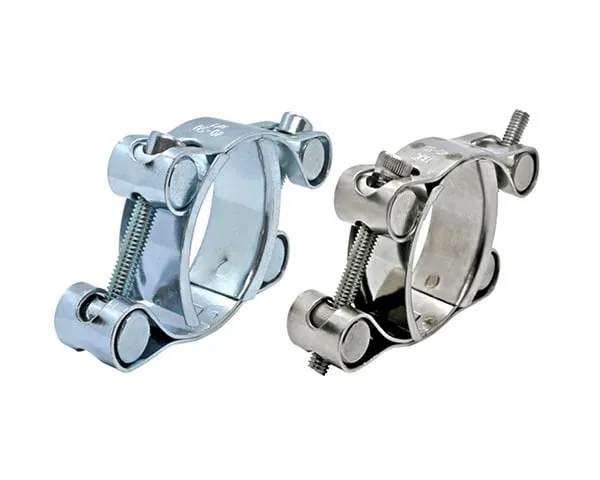

Super-Schlauchschelle mit Doppelbolzen und Doppelband
Diese Serie verwendet zwei Bolzen und zwei Bänder. Wählen Sie Modell und Werkstoffcode gemeinsam; die Tabelle enthält unterschiedliche Werkstoffausführungen.
| Bereich | 35 – 300 mm |
|---|---|
| Bandbreite | 20 – 24 mm |
| Material | SS304 / Carbon Steel / SS316 |
- Prüfanforderungen
- Preis nach Spezifikation und Menge
- Kontaktieren Sie unser Exportteam
Mindestbestellmenge: 1000 (Stück)
Eigenschaften
- Aufgeführte Größen: 35 – 300 mm
Aufbau und Auswahl
Diese Serie verwendet zwei Bolzen und zwei Bänder. Wählen Sie Modell und Werkstoffcode gemeinsam; die Tabelle enthält unterschiedliche Werkstoffausführungen.
Die aufgeführten Modelle decken 35 – 300 mm ab. Wählen Sie eine konkrete Tabellenzeile; der Bereich bedeutet nicht, dass jede Zwischengröße lagernd ist. Größen außerhalb der Tabelle benötigen ein gesondertes Angebot und eine Spezifikation. Die dokumentierte Bandbreite beträgt 20 – 24 mm; Leerfelder benötigen eine modellbezogene Bestätigung.
Betriebsdaten
Verwenden Sie Werkstoffcode und Drehmoment des genauen Modells. Die Tabellen legen keinen einheitlichen Wert für alle Größen und Werkstoffe fest; bei Leerfeldern oder abweichenden Angaben ist eine Bestätigung nötig. Band, Gehäuse und Schraube sind getrennt zu prüfen.
Lieferform und Optionen
Modell und Werkstoff definieren die hier gezeigte Standardspezifikation. Andere Mischungen, Farben, Verstärkungen, Größen oder Konformitätsnachweise sind gesonderte Optionen und bedürfen einer schriftlichen Bestätigung. Ein Werkstoffname oder Normverweis ist kein Zertifikat für jedes Modell.
Mindestbestellmenge: 1000 (Stück).
## Modelltabellen und Zeichnungen
| Größenbereich | Bandbreite | Banddicke | Schraube | Artikel-Nr. | Empfohlenes Moment | Verpackung | ||
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | W1 | W4 | W5 | Install torque | pcs/carton |
| 35--45 | 20 | 1.0 | M6*45 | QL05A3545 | QL05D3545 | QL05E3545 | 9Nm | 100 |
| 40--50 | QL05A4050 | QL05D4050 | QL05E4050 | 100 | ||||
| 45--55 | QL05A4555 | QL05D4555 | QL05E4555 | 100 | ||||
| 50--60 | QL05A5060 | QL05D5060 | QL05E5060 | 100 | ||||
| 55--65 | QL05A5565 | QL05D5565 | QL05E5565 | 100 | ||||
| 60--70 | QL05A6070 | QL05D6070 | QL05E6070 | 100 | ||||
| 65--75 | QL05A6575 | QL05D6575 | QL05E6575 | 100 | ||||
| 70--80 | QL05A7080 | QL05D7080 | QL05E7080 | 100 | ||||
| 75--85 | QL05A7585 | QL05D7585 | QL05E7585 | 100 | ||||
| 80--90 | QL05A8090 | QL05D8090 | QL05E8090 | 100 | ||||
| 85--95 | QL05A8595 | QL05D8595 | QL05E8595 | 100 | ||||
| 67--70 | 24 | 1.0 | M8*60 | QL05A6770 | QL05D6770 | QL05E6770 | 18Nm | 50 |
| 70--80 | QL05A7080 | QL05D7080 | QL05E7080 | 50 | ||||
| 80--90 | QL05A8090 | QL05D8090 | QL05E8090 | 50 | ||||
| 90--100 | QL95A0100 | QL95D0100 | QL95E0100 | 50 | ||||
| 100--110 | QL115A0110 | QL115D0110 | QL115E0110 | 50 | ||||
| 110--120 | QL115A0120 | QL115D0120 | QL115E0120 | 50 | ||||
| 120--130 | QL125A0130 | QL125D0130 | QL125E0130 | 50 | ||||
| 130--140 | QL135A0140 | QL135D0140 | QL135E0140 | 50 | ||||
| 140--150 | QL145A0150 | QL145D0150 | QL145E0150 | 50 | ||||
| 150--160 | QL155A0160 | QL155D0160 | QL155E0160 | 50 | ||||
| 160--170 | QL165A0170 | QL165D0170 | QL165E0170 | 50 | ||||
| 170--180 | QL175A0180 | QL175D0180 | QL175E0180 | 50 | ||||
| 180--190 | QL185A0190 | QL185D0190 | QL185E0190 | 25 | ||||
| 190--200 | QL195A0200 | QL195D0200 | QL195E0200 | 25 | ||||
| 200--210 | QL205A0210 | QL205D0210 | QL205E0210 | 25 | ||||
| 210--220 | QL215A0220 | QL215D0220 | QL215E0220 | 25 | ||||
| 220--230 | QL225A0230 | QL225D0230 | QL225E0230 | 25 | ||||
| 230--240 | QL235A0240 | QL235D0240 | QL235E0240 | 25 | ||||
| 240--250 | QL245A0250 | QL245D0250 | QL245E0250 | 25 | ||||
| 250--260 | QL255A0260 | QL255D0260 | QL255E0260 | 25 | ||||
| 260--270 | QL265A0270 | QL265D0270 | QL265E0270 | 25 | ||||
| 270--280 | QL275A0280 | QL275D0280 | QL275E0280 | 25 | ||||
| 290--300 | QL295A0300 | QL295D0300 | QL295E0300 | 25 | ||||
| Material | Band | Brücke | Zapfen | Bolzen |
|---|---|---|---|---|
| W1 | Verzinkter Stahl | Verzinkter Stahl | Verzinkter Stahl | Verzinkter Stahl |
| W4 | AISI 301SS/304SS | AISI 301SS/304SS | AISI 301SS/304SS | A2-70 |
| W5 | AISI 316SS | AISI 316SS | AISI 316SS | A4-70 |
Verwandte Produkte vergleichen
Die Bereiche fassen die aufgeführten Modelle zusammen. Wählen Sie eine vollständige Modellzeile; gleiche Bereiche bestätigen keine Austauschbarkeit.
| Produkt | Aufgeführte Spezifikationen |
|---|---|
| Super-Schlauchschelle mit Doppelbolzen und Doppelband |
|
| Schwerlast-Schlauchschelle mit Einzelbolzen |
|
| PVC-Flachschlauch |
|
Bestellung und Angebot
Mindestbestellmenge: 1000 (Stück).
Nennen Sie Verpackung, Zielort, Liefertermin, Incoterm, Zahlungsbedingungen, OEM- oder Druckanforderungen und Musterbedarf. Verfügbarkeit und Konditionen werden im schriftlichen Angebot vereinbart.
Nennen Sie Modell, Anwendung und Zielmarkt. Vor Auftragsbestätigung klären wir, welche Prüfberichte und Konformitätsunterlagen für diese Ausführung verfügbar sind.
Angebot anfordern →
Häufig gestellte Fragen
Wie wird diese Schelle angezogen?
Diese Serie verwendet zwei Bolzen und zwei Bänder. Wählen Sie Modell und Werkstoffcode gemeinsam; die Tabelle enthält unterschiedliche Werkstoffausführungen.
Welche Größen gehören zur aufgeführten Serie?
Die aufgeführten Modelle decken 35 – 300 mm ab. Wählen Sie eine konkrete Tabellenzeile; der Bereich bedeutet nicht, dass jede Zwischengröße lagernd ist. Größen außerhalb der Tabelle benötigen ein gesondertes Angebot und eine Spezifikation. Die dokumentierte Bandbreite beträgt 20 – 24 mm; Leerfelder benötigen eine modellbezogene Bestätigung.
Welches Anziehdrehmoment und welcher Werkstoff gelten?
Verwenden Sie Werkstoffcode und Drehmoment des genauen Modells. Die Tabellen legen keinen einheitlichen Wert für alle Größen und Werkstoffe fest; bei Leerfeldern oder abweichenden Angaben ist eine Bestätigung nötig. Band, Gehäuse und Schraube sind getrennt zu prüfen.
Gehören andere Werkstoffe, Größen oder zertifizierte Ausführungen zum Standard?
Modell und Werkstoff definieren die hier gezeigte Standardspezifikation. Andere Mischungen, Farben, Verstärkungen, Größen oder Konformitätsnachweise sind gesonderte Optionen und bedürfen einer schriftlichen Bestätigung. Ein Werkstoffname oder Normverweis ist kein Zertifikat für jedes Modell.
Welche Angaben werden für Angebot und Mindestmenge benötigt?
Mindestbestellmenge: 1000 (Stück). Nennen Sie Schellenmodell, Spannbereich, Werkstoffcode und Stückzahl. Bestätigen Sie Mindestmenge, Verpackung und Lieferzeit dieser Ausführung im Angebot.
