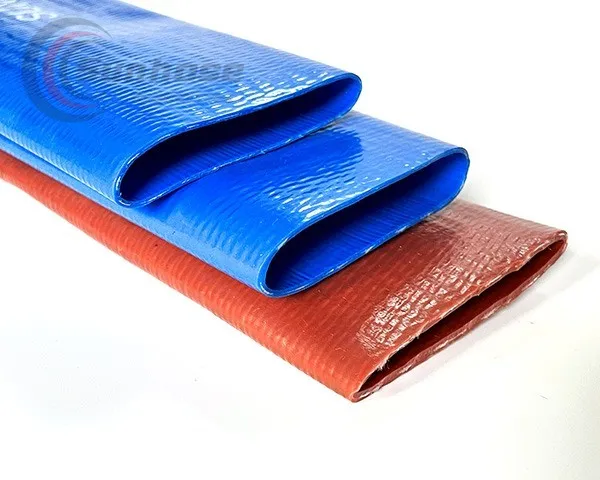

Manguera plana de descarga de servicio medio
La construcción descrita en esta página tiene un tubo interior de PVC, refuerzo de tejido sintético y cubierta de PVC. Confirme el compuesto y la construcción del modelo elegido al pedir.
| Rango de D.I. | 3/4" – 8" (20 – 203 mm) |
|---|---|
| Presión de trabajo | 5 – 6 bar |
| Temperatura | -5°C – +60°C |
| Longitud | 100 m |
- Requisitos de inspección
- Precio según especificación y cantidad
- Contacte con nuestro equipo de exportación
MOQ: Confirmar según modelo (m)
Características
- Tamaños indicados: 3/4" – 8" (20 – 203 mm)
- Presión de trabajo: 5 – 6 bar
- Rango de temperatura: -5°C – +60°C
Construcción y selección
La construcción descrita en esta página tiene un tubo interior de PVC, refuerzo de tejido sintético y cubierta de PVC. Confirme el compuesto y la construcción del modelo elegido al pedir.
Los modelos indicados abarcan 3/4" – 8" (20 – 203 mm). Elija una fila de la tabla: el rango no significa que se almacenen todos los tamaños intermedios. Los tamaños fuera de la tabla requieren una cotización y especificación separadas.
Especificaciones de servicio
Las presiones de trabajo de esta serie son 5 – 6 bar. Use el valor del modelo y grado elegidos, no el máximo de toda la serie. La presión de trabajo y la de rotura son límites distintos; la presión de ensayo de rotura no es una presión de servicio. Cuando se indique BP, úselo con el WP de la misma fila; no asuma una proporción única para todos los modelos.
El rango publicado para la construcción estándar es -5°C – +60°C. Confirme el funcionamiento continuo según el fluido, la presión y el ciclo reales. No se documenta un límite adicional para picos breves; temperaturas superiores requieren una especificación confirmada por separado.
Indique fluido, concentración, temperatura y presión. Confirme compatibilidad del compuesto y accesorios elegidos. El contacto alimentario, agua potable u otros usos regulados requieren documentos del modelo y uso reales; no se incluyen solo por ser PVC, caucho o TPU.
Formato de suministro y opciones

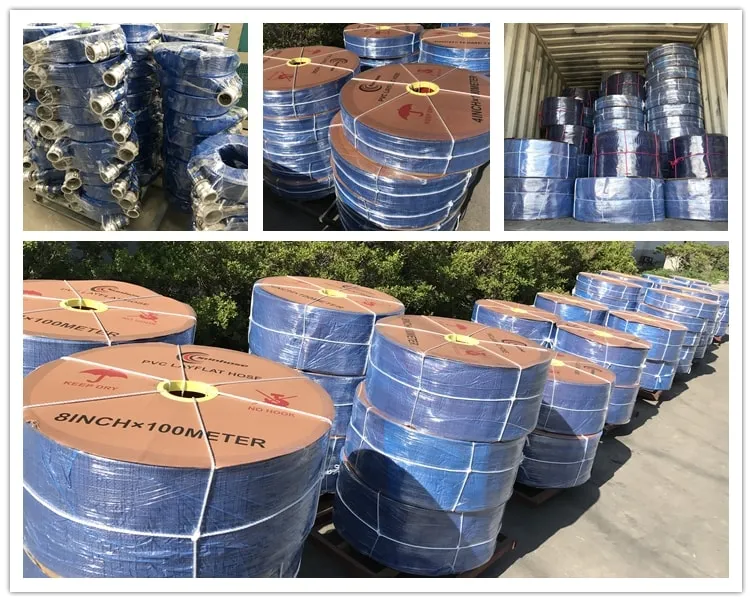

La tabla indica rollos de 100 m. Consulte la longitud del modelo elegido. Los valores describen la manguera en sí. Los cortes, conectores y conjuntos terminados deben acordarse en la cotización, incluidos los terminales y ensayos del conjunto. La longitud de un rollo no define la longitud ni la presión de un conjunto terminado.
El modelo y material indicados definen la especificación estándar mostrada. Otras formulaciones, colores, refuerzos, tamaños o documentos de conformidad son opciones separadas, sujetas a confirmación escrita. Un material o norma genéricos no certifican todos los modelos.
MOQ: Confirmar según modelo (m). Manguera a granel: m; Conjuntos terminados: piezas — Confirmar según modelo.
## Especificaciones y planos por modelo
| N.º de pieza | Tamaño nominal | D.I. | Espesor de pared | Longitud | Presión de trabajo | Presión de rotura | Peso | Cotizar | ||
|---|---|---|---|---|---|---|---|---|---|---|
| # | Inch | mm | mm | m/coil | Bar | PSI | Bar | PSI | kg/m | |
| SH60020 | 3/4" | 20 | 1.3 | 100 | 6 | 87 | 21 | 304 | 0.13 | Cotizar |
| SH60025 | 1" | 25 | 1.3 | 100 | 6 | 87 | 21 | 304 | 0.17 | Cotizar |
| SH60032 | 1-1/4" | 32 | 1.2 | 100 | 6 | 87 | 21 | 304 | 0.19 | Cotizar |
| SH60038 | 1-1/2" | 38 | 1.2 | 100 | 6 | 87 | 21 | 304 | 0.22 | Cotizar |
| SH60040 | 1-1/2" | 40 | 1.4 | 100 | 6 | 87 | 18 | 261 | 0.23 | Cotizar |
| SH60051 | 2" | 51 | 1.3 | 100 | 6 | 87 | 18 | 261 | 0.30 | Cotizar |
| SH60064 | 2-1/2" | 64 | 1.5 | 100 | 6 | 87 | 18 | 261 | 0.43 | Cotizar |
| SH60076 | 3" | 76 | 1.5 | 100 | 6 | 87 | 18 | 261 | 0.50 | Cotizar |
| SH60103 | 4” | 103 | 1.9 | 100 | 6 | 87 | 18 | 261 | 0.84 | Cotizar |
| SH60127 | 5" | 127 | 2.0 | 100 | 6 | 87 | 18 | 261 | 1.08 | Cotizar |
| SH60153 | 6" | 153 | 2.4 | 100 | 6 | 87 | 18 | 261 | 1.68 | Cotizar |
| SH60203 | 8" | 203 | 2.6 | 100 | 5 | 72 | 15 | 217 | 2.20 | Cotizar |
Comparar productos relacionados
Los rangos resumen los modelos indicados. Elija una fila completa; los rangos coincidentes no confirman que los productos sean intercambiables.
| Producto | Especificaciones publicadas |
|---|---|
| Manguera plana de descarga de servicio medio |
|
| Manguera plana de agua para servicio pesado |
|
| Manguera plana de TPU |
|
Datos del pedido y cotización
MOQ: Confirmar según modelo (m). Manguera a granel: m; Conjuntos terminados: piezas — Confirmar según modelo.
Indique embalaje, destino, fecha de entrega, Incoterm, condiciones de pago, requisitos OEM o de impresión y muestras necesarias. La disponibilidad y las condiciones comerciales se acuerdan en la oferta escrita.
Indique el modelo, uso previsto y mercado de destino. Antes de confirmar el pedido, confirmaremos los informes de ensayo y documentos de conformidad disponibles para esa configuración.
Solicitar cotización →Guías técnicas
Preguntas frecuentes
¿Qué construcción utiliza esta serie?
La construcción descrita en esta página tiene un tubo interior de PVC, refuerzo de tejido sintético y cubierta de PVC. Confirme el compuesto y la construcción del modelo elegido al pedir.
¿Qué tamaños incluye la serie indicada?
Los modelos indicados abarcan 3/4" – 8" (20 – 203 mm). Elija una fila de la tabla: el rango no significa que se almacenen todos los tamaños intermedios. Los tamaños fuera de la tabla requieren una cotización y especificación separadas.
¿Qué presión de trabajo debo utilizar?
Las presiones de trabajo de esta serie son 5 – 6 bar. Use el valor del modelo y grado elegidos, no el máximo de toda la serie. La presión de trabajo y la de rotura son límites distintos; la presión de ensayo de rotura no es una presión de servicio. Cuando se indique BP, úselo con el WP de la misma fila; no asuma una proporción única para todos los modelos.
¿Cuál es el rango de temperatura, incluidos los picos breves?
El rango publicado para la construcción estándar es -5°C – +60°C. Confirme el funcionamiento continuo según el fluido, la presión y el ciclo reales. No se documenta un límite adicional para picos breves; temperaturas superiores requieren una especificación confirmada por separado.
¿Es manguera a granel o un conjunto terminado?
La tabla indica rollos de 100 m. Consulte la longitud del modelo elegido. Los valores describen la manguera en sí. Los cortes, conectores y conjuntos terminados deben acordarse en la cotización, incluidos los terminales y ensayos del conjunto. La longitud de un rollo no define la longitud ni la presión de un conjunto terminado.
¿Cómo se confirma la idoneidad para la aplicación?
Indique fluido, concentración, temperatura y presión. Confirme compatibilidad del compuesto y accesorios elegidos. El contacto alimentario, agua potable u otros usos regulados requieren documentos del modelo y uso reales; no se incluyen solo por ser PVC, caucho o TPU.
¿Otros materiales, tamaños o versiones certificadas son estándar?
El modelo y material indicados definen la especificación estándar mostrada. Otras formulaciones, colores, refuerzos, tamaños o documentos de conformidad son opciones separadas, sujetas a confirmación escrita. Un material o norma genéricos no certifican todos los modelos.
¿Qué datos se necesitan para cotizar y fijar el pedido mínimo?
MOQ: Confirmar según modelo (m). Manguera a granel: m; Conjuntos terminados: piezas — Confirmar según modelo. Indique modelo, tamaño, material, fluido, condiciones de servicio y cantidad. Exprese la manguera a granel en metros y los conjuntos o accesorios en piezas. Confirme mínimo, embalaje y plazo en la cotización; las opciones pueden tener requisitos distintos.
