Ống thép PVC Xếp hạng chân không & Hướng dẫn bán kính uốn cong
Đánh giá chân không của ống thép PVC & Hướng dẫn bán kính uốn cong: Cẩm nang thực hành cơ bản (2026)
Ống dây thép PVC được sử dụng rộng rãi trong các ngành đòi hỏi độ linh hoạt, độ trong suốt và độ bền kết cấu. Chúng kết hợp nhựa PVC mềm với dây xoắn thép cứng, cho phép ống chống xẹp xuống khi bị hút mà vẫn linh hoạt.
Ống dây thép PVC là gì?
Ống dây thép PVC là loại ống trong suốt hoặc bán trong suốt được gia cố bằng một ống xoắn ốc bằng thép nhúng. Thiết kế này cho phép kiểm tra dòng chảy bằng hình ảnh đồng thời mang lại khả năng chống chịu áp suất chân không tuyệt vời.
ống dây thép PVC màu khác nhau
Vật liệu chính và kết cấu
-
Lớp bên trong: PVC mịn cho độ ma sát thấp
-
Gia cố: Dây thép xoắn cường độ cao
-
Lớp ngoài: PVC dẻo chống mài mòn
Tại sao xếp hạng chân không lại quan trọng
Định mức chân không xác định mức áp suất âm mà ống có thể chịu được mà không bị sập.
Định nghĩa Xếp hạng chân không
Định mức chân không là áp suất hút tối đa mà ống có thể xử lý một cách an toàn, thường được biểu thị bằng inch thủy ngân (inHg).
Áp suất dương và áp suất chân không
Không giống như ống áp lực giãn nở ra bên ngoài, ống chân không hướng lực vào trong. Nếu không được gia cố thích hợp thì sự sụp đổ là điều khó tránh khỏi.

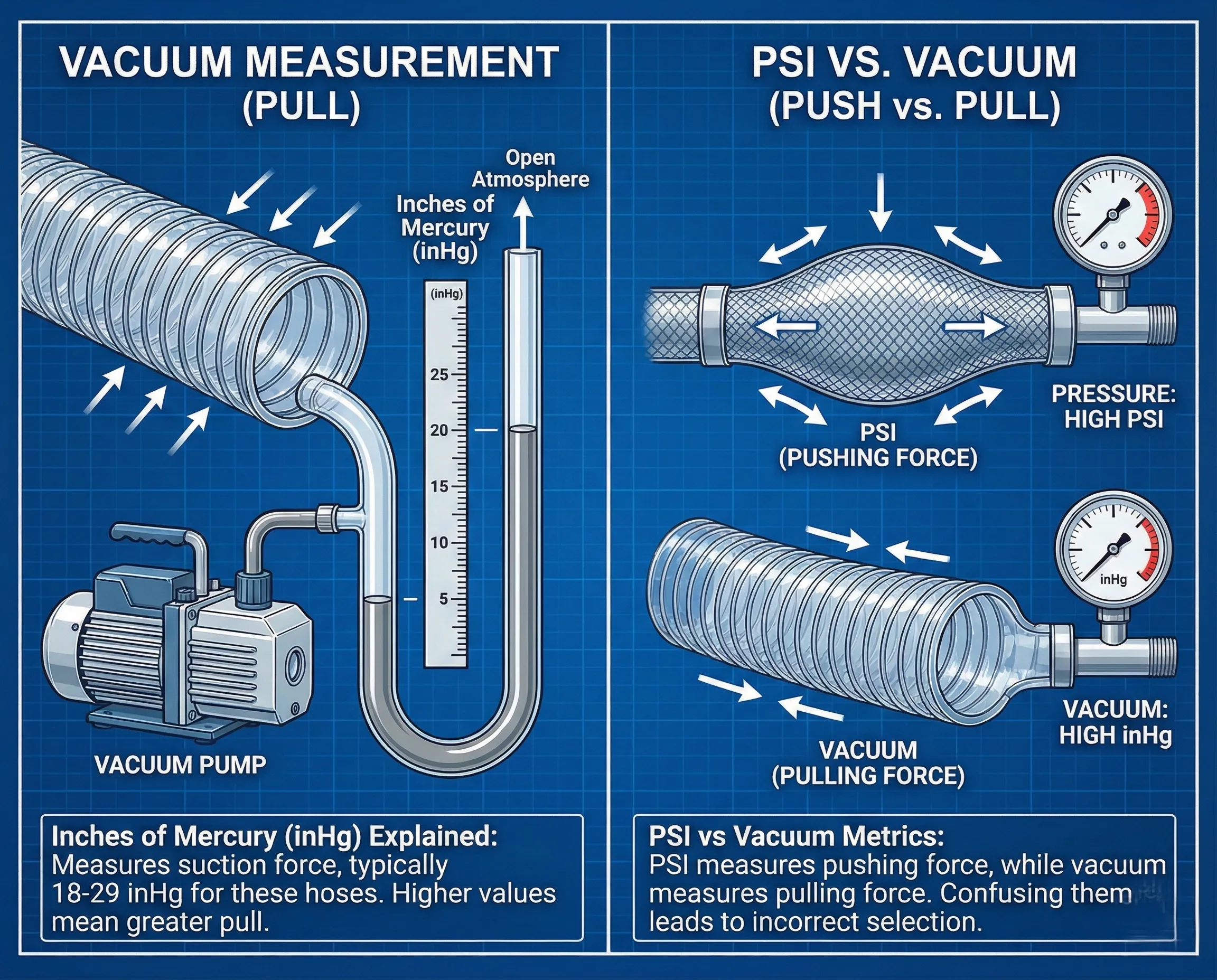

Cách đo mức độ chân không
Giải thích về inch thủy ngân (inHg)
Hầu hết các ống dây thép PVC có định mức từ 18 inHg đến 29 inHg, với các mẫu công suất lớn gần đạt tới mức chân không hoàn toàn.
Kiểm tra xếp hạng chân không
Số liệu PSI so với chân không
Trong khi PSI đo lực đẩy thì định mức chân không đo lực kéo. Việc nhầm lẫn cả hai có thể dẫn đến việc lựa chọn ống không chính xác.
Xếp hạng chân không điển hình của ống dây thép PVC
Xếp hạng hạng nhẹ và hạng nặng
-
Nhiệm vụ nhẹ: Lên tới 18 inHg
-
Công suất trung bình: 18–25 inHg
-
Nhiệm vụ nặng nề: 25–29 inHg
Tiêu chuẩn ngành và thử nghiệm
Các nhà sản xuất thử nghiệm ống mềm trong các điều kiện được kiểm soát để đảm bảo khả năng chống sập và tuân thủ an toàn.
Giải thích về bán kính uốn cong
Bán kính uốn cong là gì?
Bán kính uốn cong là đường cong tối thiểu mà ống có thể tạo ra mà không bị xoắn hoặc hạn chế dòng chảy.
Bán kính uốn cong tối thiểu so với khuyến nghị
-
Bán kính uốn cong tối thiểu: Khúc uốn cong chặt nhất cho phép
-
Bán kính uốn cong được khuyến nghị: Đảm bảo tuổi thọ lâu dài và hiệu suất tối ưu
Tại sao Bán kính uốn cong lại quan trọng
Hiệu quả dòng chảy và ngăn chặn hiện tượng xoắn
Vượt quá bán kính uốn cong sẽ làm giảm đường kính trong, giảm hiệu suất dòng chảy và tăng độ mài mòn.
Tuổi thọ và độ an toàn của ống mềm
Uốn cong quá nhiều lần sẽ làm PVC yếu đi và làm biến dạng dây thép, dẫn đến hỏng sớm.
Các yếu tố ảnh hưởng đến mức chân không và bán kính uốn cong
Đường kính ống và độ dày thành ống
Đường kính lớn hơn thường yêu cầu thành dày hơn và cốt thép chắc chắn hơn để duy trì mức độ chân không.
Điều kiện nhiệt độ và môi trường
Nhiệt độ lạnh làm giảm độ linh hoạt của PVC, tăng yêu cầu về bán kính uốn cong.
Bước dây gia cố
Khoảng cách dây gần hơn giúp cải thiện khả năng chống chân không nhưng làm giảm tính linh hoạt.
Ứng dụng phổ biến
Hệ thống chân không công nghiệp
Dùng để hút bụi, xử lý vật liệu và vận chuyển bằng khí nén.
Nông nghiệp và thủy lợi
Lý tưởng cho việc hút ngũ cốc, chuyển phân bón và bơm nước.
Sử dụng cho thực phẩm, hóa chất và hàng hải
Các phiên bản dành cho thực phẩm hỗ trợ chuyển chất lỏng, trong khi các mẫu kháng hóa chất xử lý axit và kiềm nhẹ.
Hướng dẫn lựa chọn: Chọn ống phù hợp
Kết hợp xếp hạng chân không với ứng dụng
Luôn chọn ống được đánh giá cao hơn nhu cầu chân không tối đa của hệ thống của bạn.
Chọn Bán kính uốn cong chính xác
Lên kế hoạch trước các đường đi để tránh những góc hẹp vượt quá giới hạn của ống.
Các phương pháp cài đặt tốt nhất
Tránh uốn cong quá mức
Sử dụng khuỷu tay hoặc vật đỡ cứng ở những nơi không thể tránh khỏi những khúc cua gấp.
Hỗ trợ và định tuyến phù hợp
Hỗ trợ các đường ống dài để tránh hiện tượng võng và phân bổ ứng suất không đều.
Mẹo bảo trì và kiểm tra
Dấu hiệu hư hỏng chân không
-
Thành ống phẳng
-
Tốc độ dòng chảy giảm
-
Biến dạng dây có thể nhìn thấy
Đề xuất về bộ nhớ
Bảo quản ống thẳng, tránh ánh nắng trực tiếp và nhiệt độ quá cao.
Câu hỏi thường gặp (FAQ)
Q1. Định mức chân không tối đa cho ống dây thép PVC là bao nhiêu?
Hầu hết các mẫu máy hạng nặng có thể xử lý nhiệt độ lên tới 29 inHg, gần như ở mức chân không tối đa.
Q2. Bán kính uốn cong nhỏ hơn có làm giảm tuổi thọ của ống không?
Có, những khúc cua chặt hơn sẽ tăng tốc độ mài mòn và tăng nguy cơ sập đổ.
Q3. Ống dây thép PVC có chịu được áp suất và chân không không?
Một số kiểu máy có thể nhưng luôn kiểm tra thông số kỹ thuật của nhà sản xuất.
Q4. Nhiệt độ ảnh hưởng đến bán kính uốn cong như thế nào?
Nhiệt độ thấp hơn sẽ làm tăng độ cứng, đòi hỏi bán kính uốn cong lớn hơn.
Câu 5. Ống dây thép PVC trong suốt có an toàn khi sử dụng thực phẩm không?
Chỉ nên sử dụng các phiên bản được chứng nhận cấp thực phẩm trong các ứng dụng thực phẩm.
Câu 6. Bao lâu thì nên kiểm tra ống chân không?
Kiểm tra hàng tháng trong môi trường công nghiệp hoặc trước các hoạt động quan trọng.
Kết luận
Hiểu được định mức chân không và bán kính uốn cong là điều cần thiết để ống hoạt động an toàn và hiệu quả. Ống dây thép PVC này được đánh giá chân không & Hướng dẫn bán kính uốn cong giúp các kỹ sư, kỹ thuật viên và người mua đưa ra quyết định sáng suốt, giảm thời gian ngừng hoạt động và kéo dài tuổi thọ của ống. Bằng cách chọn đúng thông số kỹ thuật và làm theo các phương pháp hay nhất, bạn đảm bảo độ tin cậy ngay cả trong những ứng dụng chân không đòi hỏi khắt khe nhất.
