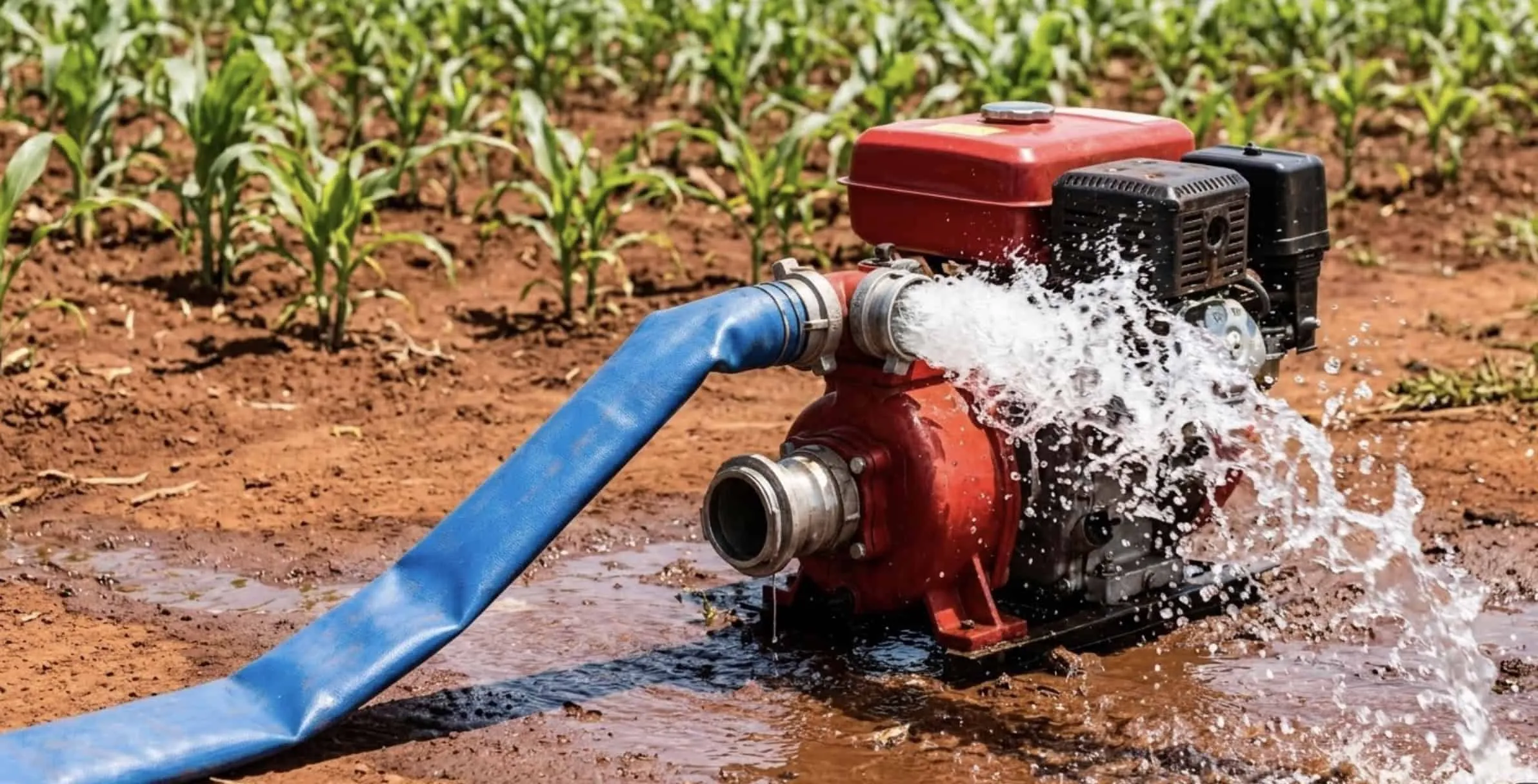

La manguera plana tiene fugas en el acoplamiento: 7 causas y cómo solucionar cada una

Introducción

Una manguera de descarga plana que tiene fugas en el acoplamiento es uno de los problemas más comunes (y más perturbadores) en el riego agrícola, la deshidratación de obras de construcción y la transferencia de agua industrial. La fuga desperdicia agua, reduce la presión del sistema y, si no se soluciona, hace que el acoplamiento falle completamente bajo carga.

La buena noticia: la mayoría de las fugas en los acoplamientos tienen una causa específica e identificable. Una vez que sepa cuál de los siete modos de falla está enfrentando, la solución suele ser sencilla y no requiere herramientas especializadas.

Reparación de manguera plana

Esta guía analiza todas las causas fundamentales de las fugas en los acoplamientos de mangueras planas, con instrucciones de reparación paso a paso para cada una, que cubren los accesorios camlock (leva y ranura), los acoplamientos Bauer y las conexiones roscadas BSP.

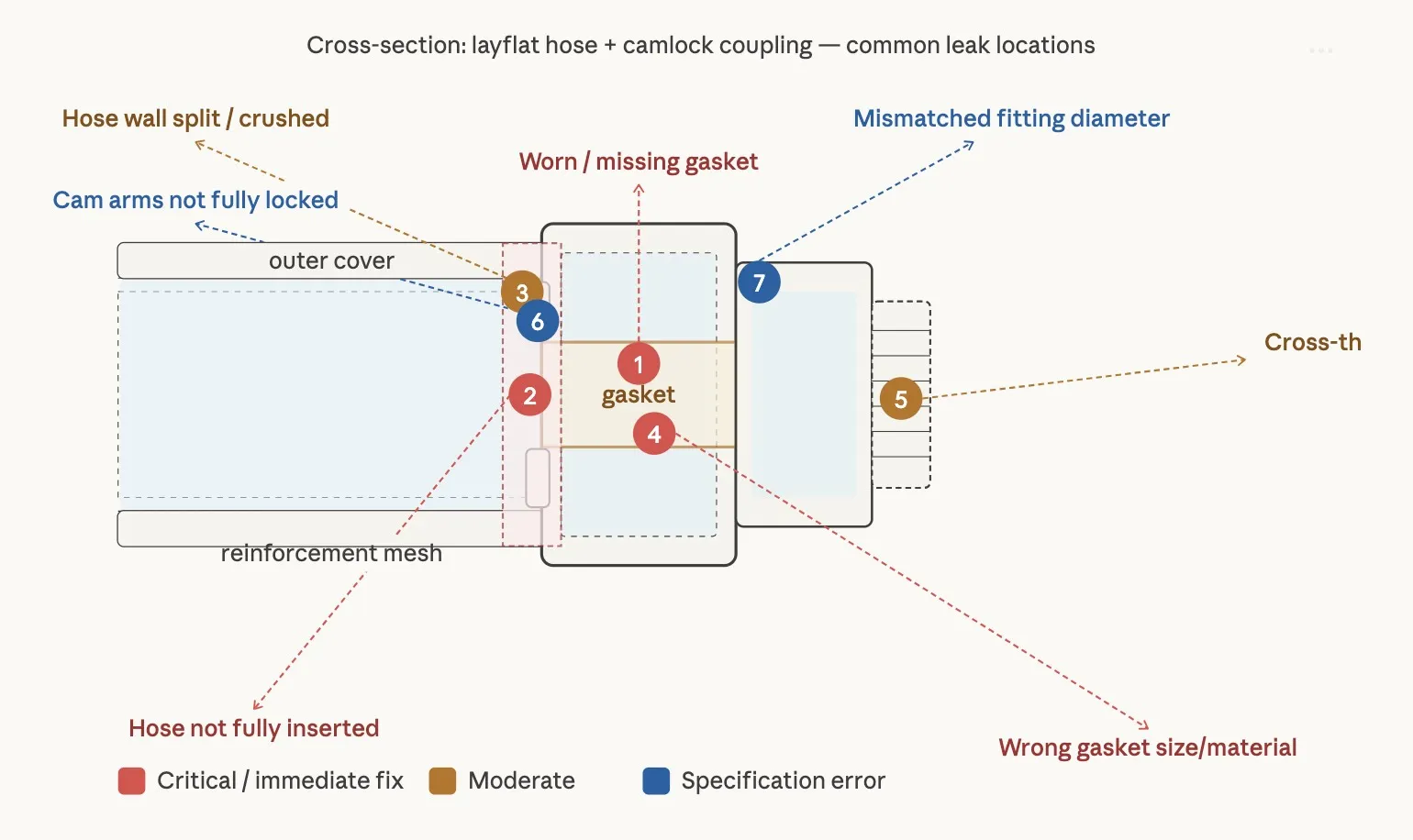

diagrama de causas de fuga en el acoplamiento de manguera plana

---

Causa 1: junta desgastada, agrietada o faltante

Frecuencia: Más común. Representa aproximadamente el 60 % de todas las fugas en los acoplamientos.

La junta es un anillo de goma asentado en la cara del acoplador camlock hembra. Crea el sello de presión principal entre las dos mitades del acoplamiento. Con el tiempo, especialmente en climas cálidos donde el equipo se deja expuesto al sol directo, la junta se endurece, se aplana y pierde su elasticidad. Una vez que ya no puede adaptarse a la cara opuesta, el agua se escapa alrededor del perímetro bajo presión.

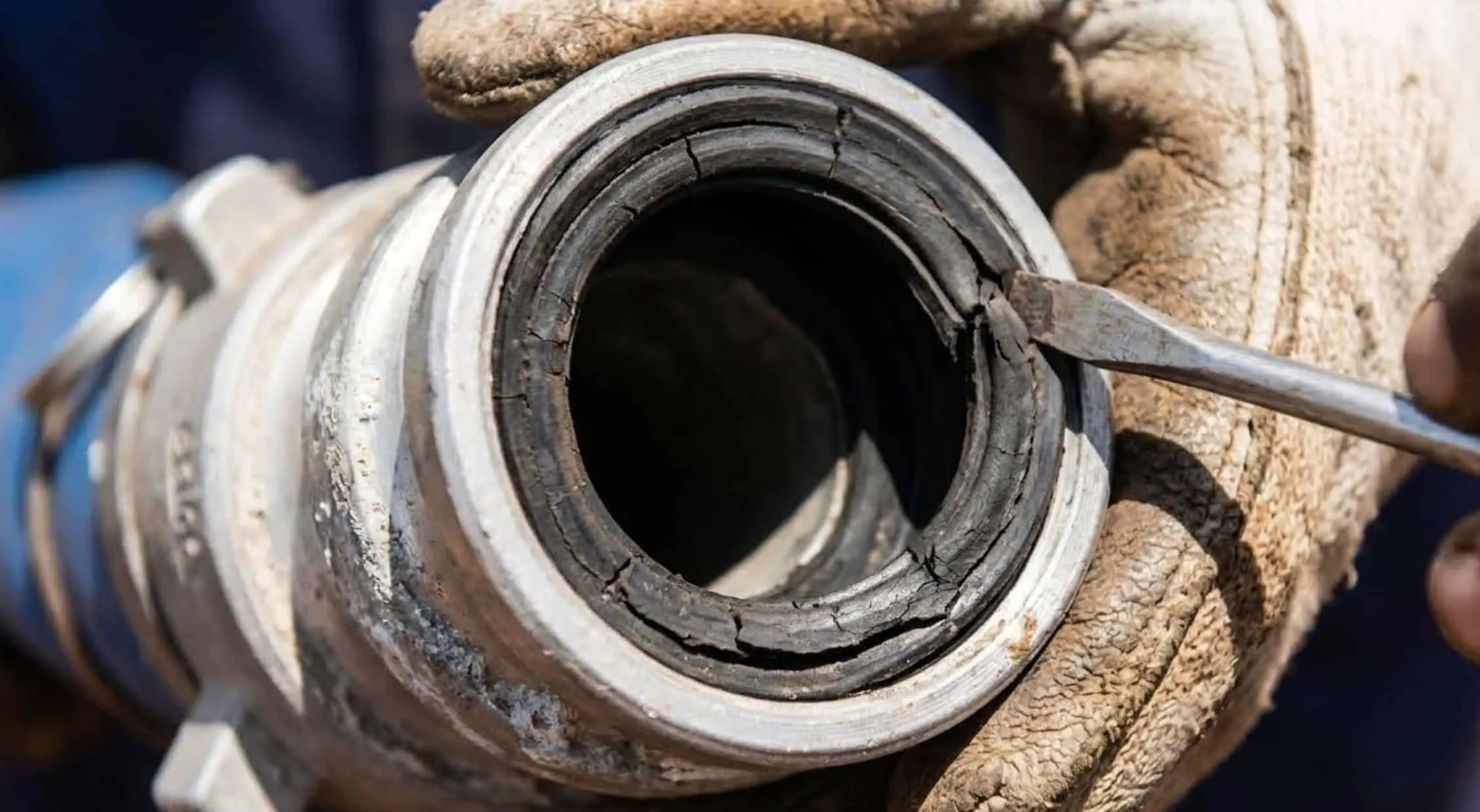

junta camlock

Cómo identificar: Desconecte el acoplamiento. Mire dentro del enchufe hembra. La junta debe ser un anillo de goma completo y de espesor uniforme que quede al ras de la ranura. Si está agrietado, comprimido, deformado o ausente por completo, esta es su causa.

Cómo solucionarlo:

1. Despresurizar el sistema y desconectar el acoplamiento

2. Retire la junta vieja con un destornillador de punta plana; no utilice una hoja afilada cerca de la ranura del asiento

3. Limpie la ranura con un paño seco y elimine cualquier resto o depósito mineral

4. Presione la nueva junta firmemente en la ranura, asegurándose de que asiente uniformemente en todo su contorno sin secciones elevadas

5. Vuelva a conectar el acoplamiento y presurice gradualmente; compruebe si hay filtraciones

Selección de juntas: haga coincidir la junta con el tamaño de su acoplamiento utilizando la tabla de referencia anterior. Para el uso de agua agrícola en África o Medio Oriente, especifique siempre caucho EPDM: resiste temperaturas continuas de hasta 120 °C y resiste la degradación por rayos UV mejor que el NBR estándar. Para transferencia de fertilizantes o soluciones químicas, actualice a Viton (FKM).

Prevención: Reemplace las juntas como elemento de mantenimiento programado cada 12 meses en condiciones de campo de clima cálido o al comienzo de cada temporada de riego, lo que ocurra primero.

---

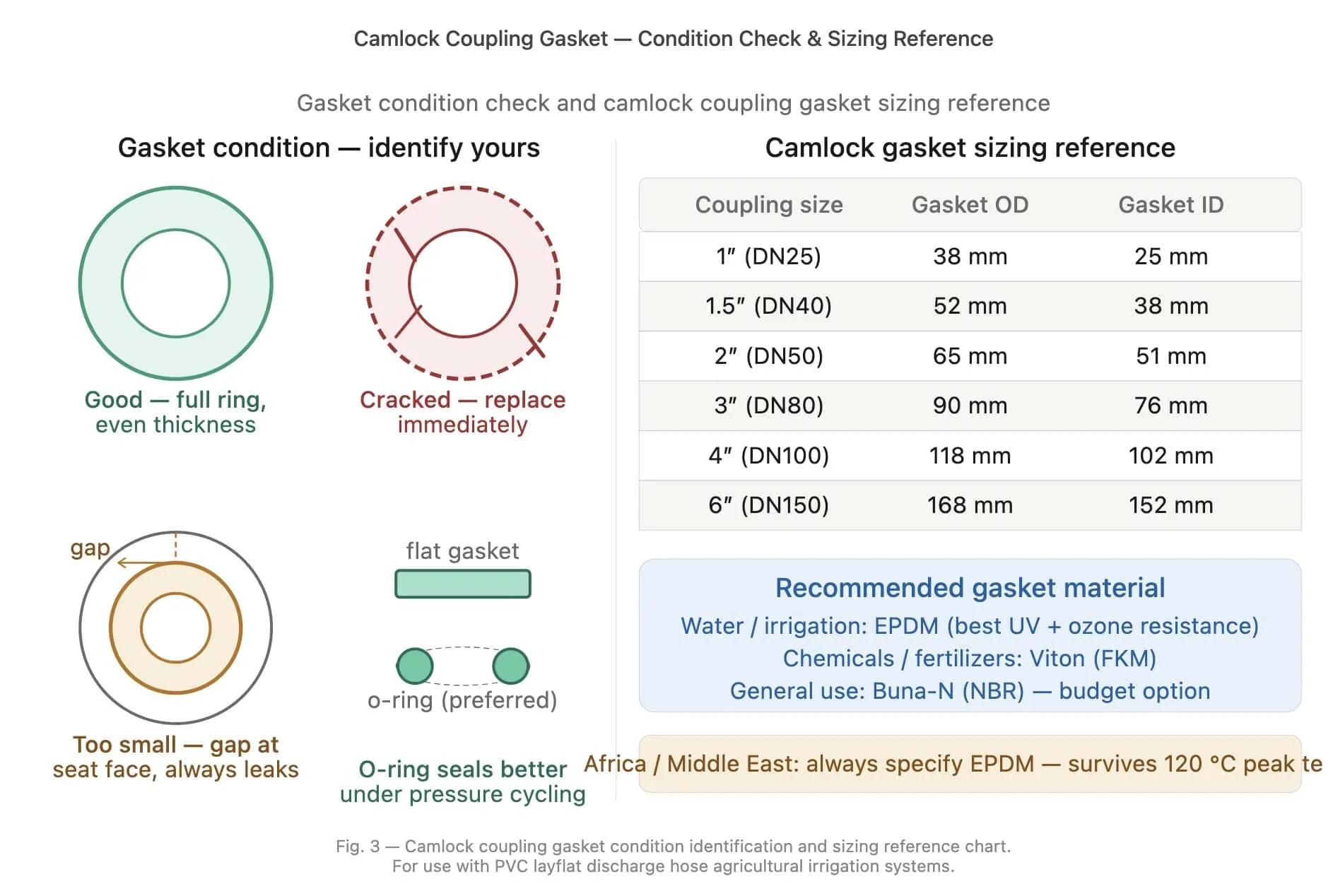

tabla de referencia de tamaños de juntas camlock

---

Causa 2: El extremo de la manguera no está completamente insertado en el cilindro de acoplamiento

Frecuencia: común, especialmente en instalaciones nuevas o después de reparaciones en el campo.

Los

acoplamientos Camlock para mangueras planas utilizan un cilindro liso o con púas sobre el que se desliza la manguera, asegurado con abrazaderas o una férula engarzada. Si la manguera no se empuja hasta la profundidad de inserción completa antes de apretar la abrazadera, hay un espacio entre la pared de la manguera y el cuerpo del acoplamiento; el agua escapa a través de este espacio bajo presión, apareciendo como una fuga "en el acoplamiento", pero en realidad se origina en el punto de inserción.

Cómo identificar: Con el sistema despresurizado, intente empujar la manguera más hacia dentro o sobre el cilindro del acoplamiento. Si se mueve incluso entre 5 y 10 mm, no se ha insertado por completo. También verifique si la abrazadera de la manguera está colocada sobre el extremo del cilindro de acoplamiento en lugar de sobre toda la longitud de acoplamiento.

Cómo solucionarlo:

1. Despresurizar y desconectar

2. Afloje la abrazadera de la manguera

3. Aplique una pequeña cantidad de jabón para platos o agua al cilindro del acoplamiento como lubricante

4. Empuje la manguera firmemente hasta la profundidad de inserción total; el extremo de la manguera debe ser visible en el borde interior del hombro de tope del cilindro del acoplamiento

5. Vuelva a colocar la abrazadera en el centro de la zona de compromiso, no en el final

6. Apriete la abrazadera de manera uniforme: para manguera plana agrícola estándar, utilice un par de apriete de 4 a 6 Nm. Si no hay una llave dinamométrica disponible, apriete hasta que esté firme y luego agregue un cuarto de vuelta. No apriete demasiado.

7. Presurizar y comprobar

---

Causa 3: La pared de la manguera está partida o aplastada en el punto de inserción

Frecuencia: común en mangueras más antiguas o que han sido demasiado sujetas.

Si la pared de la manguera en el extremo del acoplamiento ha sido dañada mecánicamente (partida longitudinalmente por un ajuste excesivo o aplastada por un almacenamiento inadecuado), la sección deformada no puede formar un sello contra el cilindro del acoplamiento, independientemente de qué tan apretada esté aplicada la abrazadera. El agua encuentra el camino de menor resistencia a través de la irregularidad de la pared.

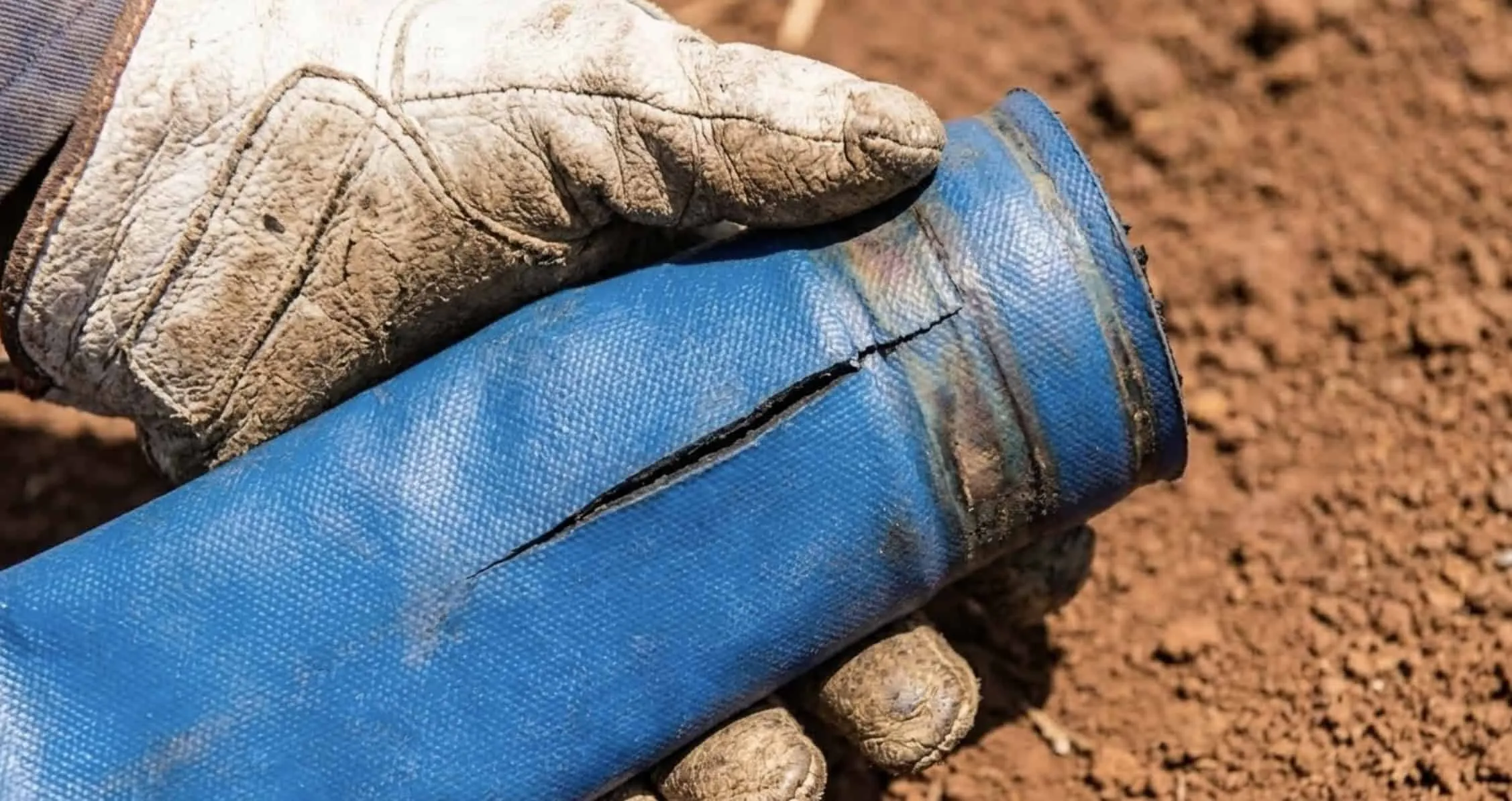

Pared de la manguera dividida o aplastada en el punto de inserción

Cómo identificarlo: Desconecte el acoplamiento y examine cuidadosamente los últimos 100 mm de manguera. Busque: divisiones longitudinales a lo largo de la pared de la manguera, secciones aplanadas que no vuelven a su forma redonda o decoloración que indique daño por calor en la zona de contacto de la abrazadera.

Cómo solucionarlo:

Solo hay una solución correcta: cortar el extremo dañado y volver a insertar una sección de manguera nueva.

1. Despresurizar y desconectar

2. Con un cuchillo limpio y afilado o un cortatubos, haga un corte perpendicular y recto de 20 a 30 mm más allá del último punto de daño visible

3. Examine la cara cortada: la pared debe ser uniforme, la malla de refuerzo intacta y el orificio circular

4. Vuelva a insertarlo en el cilindro del acoplamiento y vuelva a sujetarlo según el procedimiento de la Causa 2

Cuánta manguera cortar: Corte solo la que esté dañada. Si el daño se extiende más de 150 mm desde el extremo, inspeccione toda la manguera; una sujeción excesiva repetida generalmente indica un problema de presión o de bomba que dañará también el nuevo extremo.

---

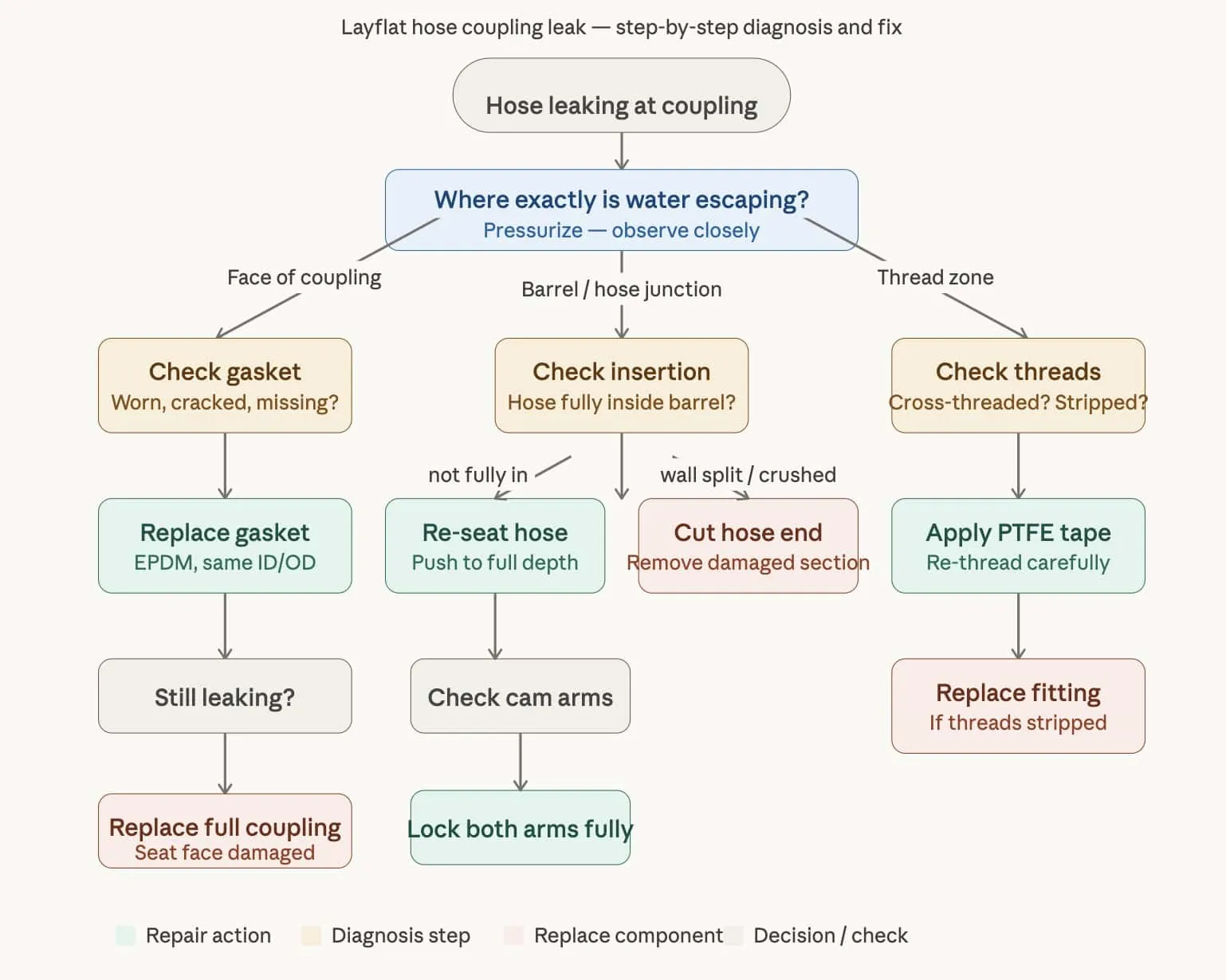

diagrama de flujo de reparación de fugas en acoplamientos de mangueras planas

---

Causa 4: Tamaño o material de junta incorrecto para la aplicación

Una junta del material correcto pero con un diámetro incorrecto no sellará, independientemente de qué tan apretado esté ensamblado el acoplamiento. Esto es particularmente común cuando las juntas se obtienen localmente de proveedores de hardware que almacenan juntas de plomería estándar que no coinciden con las dimensiones de la cara del camlock.

Cómo identificar: Retire la junta y mida su diámetro exterior y diámetro interior con un calibrador digital. Compare con la tabla de referencia (que se muestra en el diagrama anterior). Una discrepancia de incluso 2 a 3 mm de diámetro exterior dejará un arco sin sellar alrededor del perímetro.

Cómo solucionarlo: Reemplácela con una junta del tamaño correcto. Cuando solicite juntas de repuesto de China para los mercados de África o Medio Oriente, especifique siempre: tamaño del acoplamiento (en pulgadas), material de la junta (EPDM/Viton/NBR) y si el acoplamiento es Tipo A, B, C, D, E o F; los diferentes tipos de camlock tienen geometrías de cara ligeramente diferentes.

---

Causa 5: Conexión BSP pelada o con rosca cruzada

Para sistemas de mangueras planas donde el acoplamiento se conecta a la salida de una bomba a través de una rosca BSP (tubería estándar británica) en lugar de un sello de cara de leva, la rosca cruzada es una causa frecuente de fugas. El roscado cruzado ocurre cuando la rosca macho se inicia en ángulo, lo que hace que las roscas se enganchen incorrectamente; parecen apretadas pero dejan un camino de fuga en espiral.

Cómo identificar: Una conexión roscada correctamente se siente suave al engancharse. Una conexión de rosca cruzada requiere una fuerza excesiva para girar y puede sentirse arenosa. Después del montaje, si el conector está visiblemente amartillado en un ángulo en lugar de perpendicular a la cara de la bomba, tiene rosca cruzada.

Cómo solucionarlo:

• Para roscado cruzado (roscas intactas): Desenrosque completamente, limpie ambas roscas y reinicie el acoplamiento con la mano; gire el conector macho en el sentido contrario a las agujas del reloj hasta que sienta que cae en el inicio de la rosca, luego gírelo en el sentido de las agujas del reloj. Nunca utilice una llave hasta que haya completado al menos tres vueltas completas a mano.

• Para roscas peladas: la única solución permanente es el reemplazo del accesorio. Aplique dos capas de cinta de PTFE (cinta de teflón) como medida temporal para reducir las fugas, pero reemplace el accesorio antes de la siguiente sesión operativa.

Aplicación de la cinta de PTFE: Envuelva en el sentido de las agujas del reloj (mirando el extremo de la rosca macho), comenzando desde la segunda rosca y superponiendo cada vuelta en un 50%. Utilice 2 o 3 capas. No enrolle el primer hilo; esto evita que fragmentos de cinta ingresen al sistema.

---

Causa 6: Los brazos de leva no están completamente bloqueados

En los acoplamientos Camlock (leva y ranura), los dos brazos de leva con resorte deben presionarse hacia abajo hasta la posición completamente bloqueada después de la inserción. Un bloqueo parcial, donde los brazos están hacia abajo pero no rotos en el centro, permite que el acoplador hembra se separe del adaptador macho bajo presión, con fugas que preceden a la desconexión total.

Cómo identificar: Con el sistema presurizado, sienta cada brazo de leva. Un brazo completamente bloqueado es rígido y no se puede levantar con la mano. Si un brazo tiene juego hacia arriba, no está completamente bloqueado.

Cómo solucionarlo: Despresurice antes de volver a asentar los brazos. Intentar empujar los brazos de leva a la posición bloqueada bajo presión corre el riesgo de una desconexión repentina. Una vez despresurizados, empuje ambos brazos simultáneamente y firmemente hacia abajo hasta que hagan clic más allá del centro. Presurice y vuelva a comprobar.

Prevención: Utilice siempre ambas manos al conectar acoplamientos Camlock: una para sostener el cuerpo del acoplador hembra y otra para presionar ambos brazos. Nunca asuma que bloquear un brazo es suficiente; ambos deben acoplarse simultáneamente para lograr un sellado adecuado.

---

Causa 7: Diámetro de conexión no coincidente

Una manguera de 2 pulgadas conectada a un adaptador macho de 2,5 pulgadas, o una manguera de 3 pulgadas a un conector de 2 pulgadas; estas combinaciones se intentan con más frecuencia de lo esperado en condiciones de campo cuando el tamaño correcto no está disponible. La falta de coincidencia crea una incompatibilidad geométrica fundamental que ninguna junta o abrazadera puede superar.

Cómo identificar: Después de desconectar, coloque la cara del acoplamiento contra el extremo de la manguera. El orificio de la manguera y el orificio del acoplamiento deben estar a una distancia máxima de 2 mm entre sí. Visualmente, el acoplamiento no debe parecer significativamente más grande o más pequeño que la manguera a la que se conecta.

Cómo solucionarlo: Utilice el acoplamiento del tamaño correcto. No existe ninguna solución alternativa que proporcione un sello confiable para diámetros no coincidentes. Lleve un juego de acoplamientos de repuesto estándar en su kit de campo: 1,5 pulgadas, 2 pulgadas, 3 pulgadas y 4 pulgadas son suficientes para la mayoría de los sistemas agrícolas.

---

Lista de verificación de prevención: detener la fuga antes de que comience

La mayoría de las fugas de acoplamientos de manguera planos se pueden prevenir con una inspección de pretemporada de 2 minutos y una práctica de montaje correcta.

Antes de cada temporada:

• Retire todas las juntas e inspeccione; reemplace las que muestren grietas, aplanamiento o deformación permanente

• Revise la tensión del resorte en los brazos de leva; los brazos que no se ajustan firmemente deben reemplazarse

• Inspeccione los últimos 150 mm de cada extremo de la manguera para detectar daños en la pared, roturas o endurecimiento

• Verifique que el tamaño del acoplamiento coincida con el tamaño de la manguera en todas las conexiones

• Aplique una fina película de grasa de silicona a las caras de la junta; reduce el desgaste del asiento entre un 40 % y un 60 %

Durante el montaje:

• Limpie las caras del acoplamiento y el extremo de la manguera antes de conectar

• Empuje la manguera hasta la profundidad de inserción completa antes de sujetarla

• Enganche los brazos de la leva con ambas manos simultáneamente

• Apriete las abrazaderas de las mangueras de manera uniforme; no las apriete demasiado

• Presurice gradualmente en el primer uso; no abra la bomba al máximo flujo inmediatamente

Almacenamiento:

• Desconecte todos los acoplamientos antes de guardar la manguera entre temporadas

• Guarde las juntas en una bolsa sellada lejos de la luz solar directa y de fuentes de ozono (motores eléctricos)

• Nunca guarde los acoplamientos con las abrazaderas de manguera completamente apretadas: la presión sostenida acelera la deformación de la pared de la manguera en la zona de inserción

---

Preguntas frecuentes

¿Por qué mimanguera plana tiene fugas en el acoplamiento solo cuando la bomba está a plena presión?

Esto indica una junta que está sellando adecuadamente a baja presión pero que se deforma o sobresale más allá de la cara del asiento a alta presión. La junta es demasiado blanda para la presión de trabajo, el material incorrecto o ya se ha comprimido permanentemente. Reemplácela con una junta de EPDM de durómetro más firme y verifique que su presión de trabajo no exceda la presión nominal del acoplamiento.

¿Puedo utilizar cinta de PTFE en acoplamientos camlock?

No. Los acoplamientos Camlock sellan en la cara de la junta, no en las roscas. La cinta de PTFE no tiene función de sellado en una conexión de sello frontal Camlock. Sólo debe usarse en conexiones roscadas BSP o NPT.

¿Cómo evito que un acoplamiento de manguera plano tenga fugas en el campo sin piezas de repuesto?

Como medida temporal: despresurice, envuelva la junta con fuga con cinta de silicona autoamalgamante (dos capas como mínimo, superpuestas al 50%) y opere a presión reducida. Esta es solo una reparación conveniente en el campo: reemplace la junta o el acoplamiento antes del siguiente ciclo operativo de presión total.

Mi manguera plana tiene fugas en el acoplamiento solo después de haber estado funcionando durante 10 a 15 minutos. ¿Por qué?

Esto suele ser una expansión térmica que hace que una junta de tamaño o dureza límite se deforme fuera de su ranura de asiento a medida que el sistema se calienta. Reemplace la junta con EPDM clasificado para su rango de temperatura de funcionamiento. Compruebe también si la bomba genera golpes de ariete (golpes de ariete) que fatigan la junta.

¿Con qué frecuencia debo reemplazar las juntas de leva en sistemas de mangueras agrícolas?

En climas templados: cada 2-3 estaciones. En África, Oriente Medio o cualquier región con temperaturas ambientales sostenidas superiores a 35 °C y exposición significativa a los rayos UV: cada temporada o cada 500 horas de funcionamiento, lo que ocurra primero.
